Как сделать сигнализацию на велосипед?
Отправлено 16.04.2011 - 22:2116
Участник
57 сообщений
Мужчина
пожарный оповещатель!


Профиль Личное сообщение Дом. страница icq Skype
0
Отправлено 17.04.2011 - 01:0217
БЛОГГЕР
340 сообщений
Мужчина

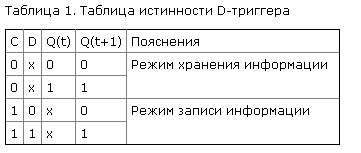

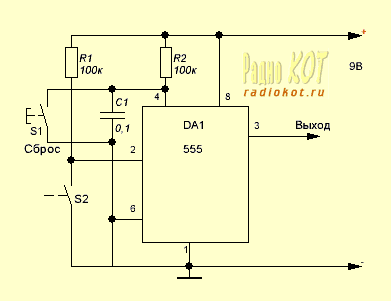

Сижу и размышляю над этими двумя картинками...


Знакомтесь, товарищ D-триггер!
Если на С и D установится лог1, то стряхнуть единицу на выходе можно только остановкой питания. Ближе к делу: подтягиваем С к шине питания, к D подключаем датчик вибрации (ранее выложенны два варианта), а к инвертному выходу цепляем ключ с сиреной.
(я ничего не напутал?)



Профиль Личное сообщение Дом. страница icq Skype
16
Отправлено 17.04.2011 - 16:4618
Начальная группа
1798 сообщений
Мужчина
Наоборот, D к питанию, на C подаем тактовый импульс, тогда на выходах Q и Q- установится 1/0.
Если D подключить к Q-, то по фронту импульса на С на Q будет то 1, то 0 устанавливаться.
Сбросить триггер можно не передергиванием питания а нулём (не уверен) на ноге R (Reset), тогда на Q будет 0, на Q- соответственно 1.
При передергивании питания триггер может в случайном состоянии быть.
Есть еще вход S (Set) для установки еденички на Q.


Профиль Личное сообщение Дом. страница icq Skype
38
Отправлено 17.04.2011 - 17:4619
БЛОГГЕР
340 сообщений
Мужчина
Я взял четырёхногий D-триггер потому, что я слышал что его можно сделать из лог. элементов И-НЕ (которыми я распологаю). Вот схемка:

nightmare, как ты думаешь прокатит?



Профиль Личное сообщение Дом. страница icq Skype
16
Отправлено 17.04.2011 - 18:0520
Начальная группа
1798 сообщений
Мужчина
Да наверняка.


Профиль Личное сообщение Дом. страница icq Skype
38
Отправлено 18.04.2011 - 16:5321
БЛОГГЕР
340 сообщений
Мужчина
Хорошие новости для Sul, детали купил, сейчас разодку готовлю.
Постараюсь к вечеру девайс закончить.


Профиль Личное сообщение Дом. страница icq Skype
16
Отправлено 18.04.2011 - 17:1822
Начальная группа
1798 сообщений
Мужчина
Вполне возможно, что Sul забил на сигнализацию.


Профиль Личное сообщение Дом. страница icq Skype
38
Отправлено 18.04.2011 - 19:0723
Участник
57 сообщений
Мужчина
Я не забил у меня не было времени! Я сделал из пожарного сигнализатора сигнализацию! Например я ухожу не далеко! Включаю сигналику в питание! (Ставится сигналка на педаль!) При движении сигналки она зарабатывает! И срабатывает пи пи пи пи пи пип у меня она орёт до тех пор пока тумблер не отключишь!

Добавлено (18.04.2011, 19:05)
---------------------------------------------
Pe40rA а что ты будешь сделать!??????

Добавлено (18.04.2011, 19:07)
---------------------------------------------
Работает она от 3,5v до 12v



Профиль Личное сообщение Дом. страница icq Skype
0
Отправлено 18.04.2011 - 19:2424
БЛОГГЕР
90 сообщений
Мужчина
Sul, а ты не боишься когда ты уйдёшь куда нибудь (ну включишь сигнализацию) угонщик тупо сядет и уедет и выключит сигналку. а ты просто будешь бежать за ним и что то кричать... очень печально cry


моя группа Вконтакте посвещённая робототехнике http://vkontakte.ru/BeamRobots
Профиль Личное сообщение Дом. страница icq Skype
0
Отправлено 18.04.2011 - 20:1425
Начальная группа
1798 сообщений
Мужчина
Хорошо что не забил smile
А как она включается при движении?


Профиль Личное сообщение Дом. страница icq Skype
38
Отправлено 19.04.2011 - 17:4826
БЛОГГЕР
340 сообщений
Мужчина
В намеченные сроки я не уложился из-за поломки единственного в доме сверла по текстолиту. Всю ночь сверлил огрызком cry
Работа сейчас кипит, плата на вытравке.

Добавлено (19.04.2011, 17:48)
---------------------------------------------
ГОТОВО!
Вот собственно видое работы:

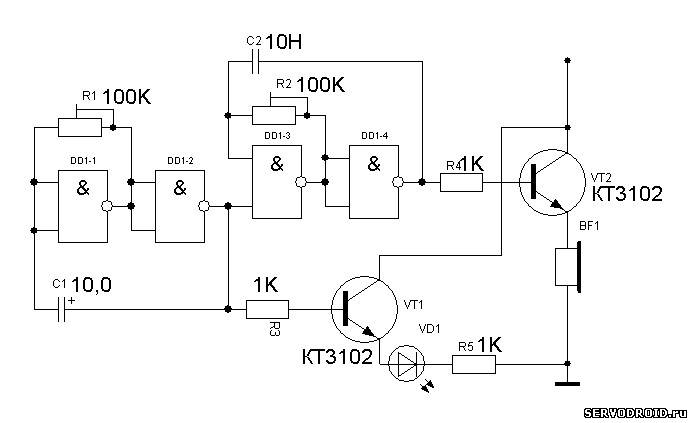

У этой схемы парочка косяков...
1) включается при подаче питания;
2) динамик не пишит, а только заставляет ключи на 3102 грется (сопр. динамика 8Ом)
Пока я черчу схему даю время подумать как исправить эти досадные мелочи biggrin



Профиль Личное сообщение Дом. страница icq Skype
16
Отправлено 19.04.2011 - 18:4027
БЛОГГЕР
340 сообщений
Мужчина


Профиль Личное сообщение Дом. страница icq Skype
16
Администраторы
3417 сообщений
Мужчина
Quote (Pe40rA)
2) динамик не пишит, а только заставляет ключи на 3102 грется (сопр. динамика 8Ом)

- там на динамик в каком виде идет питание, импульсами или постоянная "1" ?


Только дурак нуждается в порядке-гений господствует над хаосом...
Онлайн ЧАТ по робототехнике ! Заходи и общайся без регистрации =)
Профиль Личное сообщение Дом. страница icq Skype
34
Отправлено 19.04.2011 - 19:0329
БЛОГГЕР
340 сообщений
Мужчина
S-T-A-L-K-E-R(А), это загадка biggrin
Глядя на схему с уверенностью скажу что импульсами!
А если пологатся на личный опыт, скажу так: в моих руках неработает ни один генератор НЧ sad


Профиль Личное сообщение Дом. страница icq Skype
16
Администраторы
3417 сообщений
Мужчина
Quote (Pe40rA)
Глядя на схему с уверенностью скажу что импульсами!

- если были импульсы он бы пищал... Поставь пъезодинамик, например от будильника, или другой. Может с таким чудом эта схема не справляется smile

PS: Без осцилографа, в нашем деле, трудно жить приходится ) У меня вот тоже нету



Только дурак нуждается в порядке-гений господствует над хаосом...
Онлайн ЧАТ по робототехнике ! Заходи и общайся без регистрации =)
Профиль Личное сообщение Дом. страница icq Skype
34
