Робот с ИК бампером на логических элементах К155ЛА3 и 74НС00
Отправлено 18.03.2010 - 14:46121
Участник
32 сообщений
Мужчина
Круто! Спасибо за обьяснения! Обязательно надо его собрать.
Профиль Личное сообщение Дом. страница icq Skype
Цитата
0
Отправлено 18.03.2010 - 17:41122
Участник
162 сообщений
Мужчина

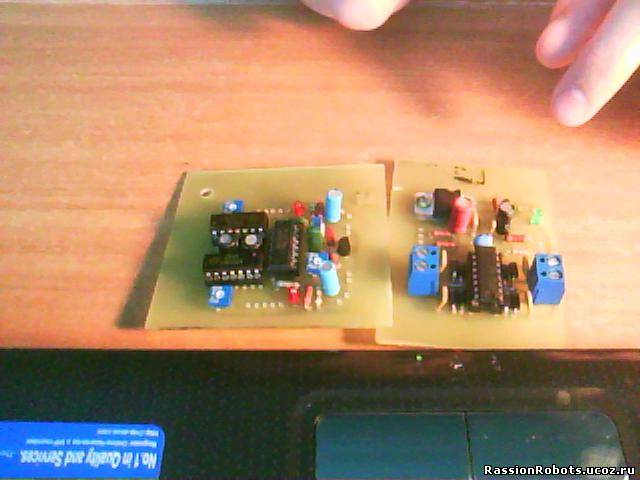

А вот мои результаты по сборке)



Профиль Личное сообщение Дом. страница icq Skype
Цитата
4
Отправлено 18.03.2010 - 17:47123
Администраторы
3417 сообщений
Мужчина
FliM,
-когда будешь отлаживать(настраивать) снимай на видео. нам потом покажешь. wink


Только дурак нуждается в порядке-гений господствует над хаосом...
Онлайн ЧАТ по робототехнике ! Заходи и общайся без регистрации =)
Профиль Личное сообщение Дом. страница icq Skype
Цитата
34
Отправлено 18.03.2010 - 17:52124
Участник
162 сообщений
Мужчина

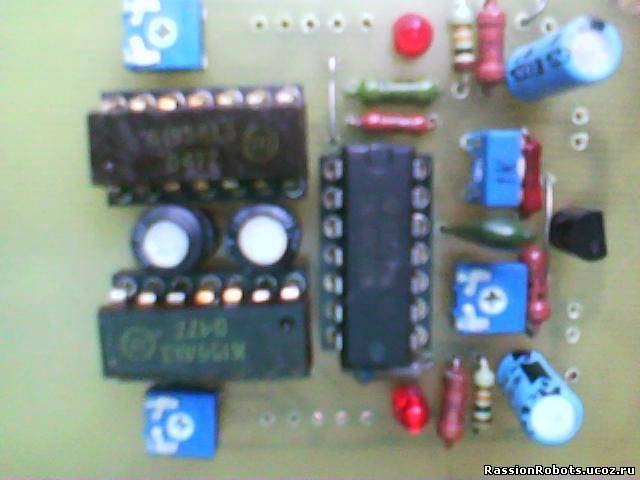

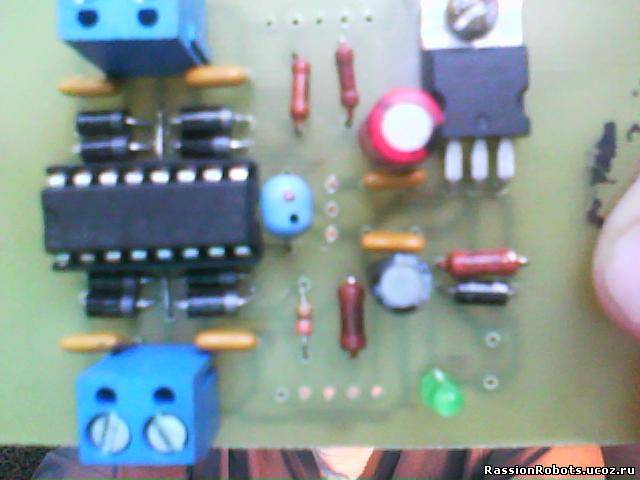

Это правильное расположение микросхем???
А то я опасаюсь что то ,думал думал.
Надо было в зеркальном печатать??
Профиль Личное сообщение Дом. страница icq Skype
Цитата
4
Отправлено 18.03.2010 - 17:54125
Участник
162 сообщений
Мужчина
Понял, сниму ))))
Кстати хотел подметить. Когда в чип и дипе покупал мне в 500 с чем то рублей всё обошлось. Это тсопы 2 микросхемы...
Профиль Личное сообщение Дом. страница icq Skype
Цитата
4
Отправлено 18.03.2010 - 18:12126
Администраторы
3417 сообщений
Мужчина
Quote (FliM)
Надо было в зеркальном печатать??

-нет

Добавлено (18.03.2010, 18:12)
---------------------------------------------

Quote (FliM)
Это правильное расположение микросхем???

- правильное


Только дурак нуждается в порядке-гений господствует над хаосом...
Онлайн ЧАТ по робототехнике ! Заходи и общайся без регистрации =)
Профиль Личное сообщение Дом. страница icq Skype
Цитата
34
Отправлено 18.03.2010 - 18:54127
Участник
162 сообщений
Мужчина
Спасибо
А то панику развёл
Профиль Личное сообщение Дом. страница icq Skype
Цитата
4
Отправлено 18.03.2010 - 21:29128
Участник +
134 сообщений
Мужчина
Quote (FliM)
Когда в чип и дипе покупал мне в 500 с чем то рублей всё обошлось

Не покупайте в чипе-дипе biggrin
Профиль Личное сообщение Дом. страница icq Skype
Цитата
3
Отправлено 19.03.2010 - 12:15129
Участник
32 сообщений
Мужчина
А скажите пожалуйста как эти платы связываются между собой? Где контакты?
Профиль Личное сообщение Дом. страница icq Skype
Цитата
0
Отправлено 19.03.2010 - 12:18130
БЛОГГЕР
310 сообщений
Мужчина
Посмотри проэкт сталкера!
Профиль Личное сообщение Дом. страница icq Skype
Цитата
8
Отправлено 19.03.2010 - 21:48131
Администраторы
3417 сообщений
Мужчина
Doktor,
там стоят разъемы PBS-40

Добавлено (19.03.2010, 21:48)
---------------------------------------------
на картинке можно увидеть:
штырьки такие http://rassionrobots.ucoz.ru/_fr/1/s5820310.jpg



Только дурак нуждается в порядке-гений господствует над хаосом...
Онлайн ЧАТ по робототехнике ! Заходи и общайся без регистрации =)
Профиль Личное сообщение Дом. страница icq Skype
Цитата
34
Отправлено 22.03.2010 - 13:36132
Участник
32 сообщений
Мужчина
Ясно. Спасибо. А вот скажи чем ты переводишь с бумаги на текстолит краску? Утюгом? А то вот сейчас травлю плату для этого робота под Л293Д. Утюгом перегреваю дорожки расплываются а если нет то не всё переводится. Приходится иголочкой править дорожки на плате.
Профиль Личное сообщение Дом. страница icq Skype
Цитата
0
Отправлено 22.03.2010 - 15:06133
Администраторы
3417 сообщений
Мужчина
Doktor,
температуру нужно поставить среднюю, долго не водить утьгом, чуть-чуть поводил, дал остынуть, чкть-чуть поводил... Когда дорожки начнут проступать через бумагу, тогда можно заканчивать, дать остыть и потом под прохладной водой аккуратно счищать бумагу по слоям


Только дурак нуждается в порядке-гений господствует над хаосом...
Онлайн ЧАТ по робототехнике ! Заходи и общайся без регистрации =)
Профиль Личное сообщение Дом. страница icq Skype
Цитата
34
Отправлено 22.03.2010 - 20:00134
Участник
17 сообщений
Мужчина
Я так понял что плату при использовании негативного фоторезиста зеркалить ничего не надо? Ато я с ним первый раз делаю,прбовал по старинке расфедером-ничего не получается дороги сильно тонкие sad
Профиль Личное сообщение Дом. страница icq Skype
Цитата
0
Отправлено 22.03.2010 - 22:20135
Администраторы
3417 сообщений
Мужчина
Quote (yrbas)
при использовании негативного фоторезиста

- ох, я таким не пользовался. ЛУТ. Но схема одна на все, зеркалить не надо.


Только дурак нуждается в порядке-гений господствует над хаосом...
Онлайн ЧАТ по робототехнике ! Заходи и общайся без регистрации =)
Профиль Личное сообщение Дом. страница icq Skype
Цитата
34
