АЦП нет, что делать?

Отправлено 09.09.2011 - 09:20

БЛОГГЕР 340 сообщений Мужчина	У tiny2313 нет АЦП, а очень хочется подключить два переменных резистора. Сопротивление каждого мерить в процентном соотношении. Микросхемы АЦП стоят дороговато (до 1к руб), есть ли дешёвое решение? Сам себе отвечу: Резистор->10 транзисторных ключей (открывающихся от положения движка, точность получится в десятках %)->Расширитель ввода->МК Это не ... Как это по русски ... Это не шибко мудрёно? Жду ответов. Также принимаются ответы "Киря брось эту хрень!", т.к. у меня есть запасной вариант
	Цитата

16

Отправлено 09.09.2011 - 10:28

Начальная группа 1798 сообщений Мужчина	Вот вариант: http://easyelectronics.ru/avr-uch....ra.html МКшку с АЦП прям совсем не достать? Расскажи о своём роботе в блоге.
	Цитата

38

Отправлено 09.09.2011 - 21:26

БЛОГГЕР 340 сообщений Мужчина	Понял, что ни чего не понял Ну сработает компаратор, как мы амплитуду сигнала узнаем? Есть мега8, но мне её жалко пускать на такое дело
	Цитата

16

MSA-Beam-Robotics

Отправлено 09.09.2011 - 22:42

Администраторы 3417 сообщений Мужчина	Тут на книгу наткнулся "Микросхемы АЦП и ЦАП", правда скачать откуда ненашел, везде регу требуют. Так вот, в таких книжках бывают пишут примеры, мб там есть дешевые варианты применения мс... Только дурак нуждается в порядке-гений господствует над хаосом... Онлайн ЧАТ по робототехнике ! Заходи и общайся без регистрации =)
	Цитата

34

Отправлено 09.09.2011 - 23:08

БЛОГГЕР 340 сообщений Мужчина	S-T-A-L-K-E-R(А), а автора книжки скажешь???
	Цитата

16

Отправлено 09.09.2011 - 23:22

Начальная группа 1798 сообщений Мужчина	Quote Понял, что ни чего не понял Ну сработает компаратор, как мы амплитуду сигнала узнаем? Quote Теперь достаточно подать на его вход замеряемый сигнал и методично сравнивать с опорным напряжением, линейно изменяя величину опорного напряжения. На каком из опорных напряжений произойдет сработка компаратора, тому и примерно равен измеряемый сигнал +/_ шаг изменения опорного. Расскажи о своём роботе в блоге.
	Цитата

38

Отправлено 09.09.2011 - 23:36

БЛОГГЕР 340 сообщений Мужчина	Вот, тут мне и не понятно! Quote (nightmare) На каком из опорных напряжений произойдет сработка компаратора, тому и примерно равен измеряемый сигнал... Опорный сигнал - пилообразный сигнал, бывший ШИМ. От куда мы его величину знаем???
	Цитата

16

Отправлено 09.09.2011 - 23:49

Начальная группа 1798 сообщений Мужчина	Его рассчитать можно. Vcc * (OCRXX/255) Расскажи о своём роботе в блоге.
	Цитата

38

Отправлено 09.09.2011 - 23:58

БЛОГГЕР 340 сообщений Мужчина	Vcc - напр питания, а другие две цифры это скважность ШИМа???
	Цитата

16

Отправлено 10.09.2011 - 00:04

Начальная группа 1798 сообщений Мужчина	Формулу поправил. OCRXX - регистр, отвечающий за величину ШИМ, 255 - макс. число в этом же регистре. Для 8 битного таймера это 255, для 16 битного 65535. При 255 в регистре отношение длительности импульса к периоду 1, при нуле 0. Расскажи о своём роботе в блоге.
	Цитата

38

Отправлено 10.09.2011 - 11:06

БЛОГГЕР 340 сообщений Мужчина	Спасибо всем! Но я воспользуюсь своим планом "Б", с расчётами я не дружу, да и ближайший осцилограф не близко. Попробую в другой раз с "пилой" поиграть. Буду делать джойстик (одноосевой) из енкодера оптического. Выводов займёт столько же.
	Цитата

16

MSA-Beam-Robotics

Отправлено 10.09.2011 - 11:08

Администраторы 3417 сообщений Мужчина	Pe40rA, автора не помню, на книгу наткнулся случайно. Неужели они настолько дорогие чтоб делать самодельные ? Только дурак нуждается в порядке-гений господствует над хаосом... Онлайн ЧАТ по робототехнике ! Заходи и общайся без регистрации =)
	Цитата

34

Отправлено 10.09.2011 - 11:47

БЛОГГЕР 340 сообщений Мужчина	Quote (S-T-A-L-K-E-R(А)) ...чтоб делать самодельные ? Про что ты?
	Цитата

16

MSA-Beam-Robotics

Отправлено 10.09.2011 - 11:50

Администраторы 3417 сообщений Мужчина	Pe40rA, Я про тему форума " АЦП нет, что делать?" По сути "как сделать АЦП своими руками". Вот и спрашиваю, будет ли "своими" руками дешевле чем эта мс из магазина ? Только дурак нуждается в порядке-гений господствует над хаосом... Онлайн ЧАТ по робототехнике ! Заходи и общайся без регистрации =)
	Цитата

34

Отправлено 10.09.2011 - 12:23

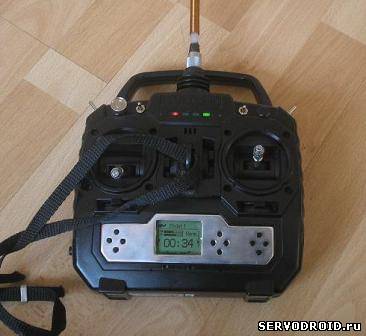

БЛОГГЕР 340 сообщений Мужчина	S-T-A-L-K-E-R(А), я просто что бы недопонимания исключить Для меня 200-300р. дороговато, жаба душит. Ладно объясню мой злодейский замысел. Мне нужно два джойстика кот бы двигались искл вверх/вниз. Пик что бы это представить: Я вполне бы удовлетворился двумя переменными резисторами, какие стоят на регулеровке эквалайзеров. Такие есть, но как выяснилось что некуда их воткнуть в тини2313. Выход - енкодеры. Пока остановился на них. Ещё пик для прояснения ситуации... Ну вот опять не в тему... 0820736.png (10.6 Kb) · 3910844.jpg (17.9 Kb)
