14:17 ГОНОЧНЫЕ РОБОМАШИНКИ |
 Гоночные робомашинки - это предельно простые и доступные для сборки одномоторные роботы. Невероятно ловкая робомашинка после включения питания выскользнет из
ваших рук и убежит. Вам придётся её долго ловить чтобы взять в руки.
Гоночные робомашинки могут быстро передвигаться по столу или любой
гладкой поверхности всего лишь на одном мотореГоночная робомашинка
имеет одну любопытную особенность, во время движения она может
подпрыгивать! Эта необычная способность зависит от угла установки
мотора. Робомашинка при столкновении с гладким препятствием обходит его за счёт обтекаемой формы корпуса. |
***
На фото.1 показана гоночная робомашинка в сборке с разных ракурсов. В передней части установлена круглая наклейка для обозначения направления движения.
Фото.1. Робот в сборке.
Фото.2.Компоненты для сборки робота.
Фото.2.Компоненты для сборки робота.
СПИСОК КОМПОНЕНТОВ ДЛЯ СБОРКИ РОБОМАШИНКИ. Подготовьте все компоненты необходимые для сборки (фото.2)
1. Футляр от бахилл-1шт.
2. Батарейка AG13, напряжением 1,5 вольта-1шт.
3. Мотор RF-300C, с рабочим напряжением 2 вольта-1шт.
Дополнительные компоненты: двусторонняя клейкая лента на вспененной основе (скотч).
Рекомендации: мотор можно приобрести в магазине или снять со старого плеера. Батарейку можно приобрести в магазине или взять от лазерной указки.

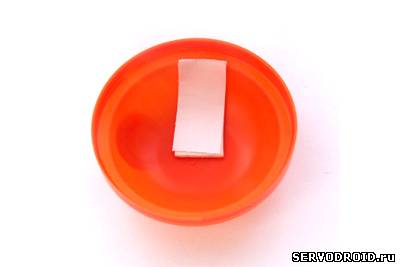

Фото.3. Крепёж мотора.
В качестве корпуса робомашинки используется только нижняя оранжевая полусфера от бахил. Возьмите двусторонний скотч и приклейте его, так как показано на фото.3. Именно эта полоска скотча будет удерживать мотор в наклонном положении.
Фото.4. Крепёж мотора.
На чертеже (фото.4) показана правильная установка мотора внутри сферы. Прикрепите мотор к скотчу под углом как показано на фотографии. Обратите внимание, на валу мотора находится муфта. После того как мотор будет прикреплён, муфта должна находиться ниже корпуса мотора и касаться поверхности. В месте контакта муфты с поверхностью появляется зона сцепления, что и приводит к движению при работе мотора.
Фото.5.Крепёж мотора.

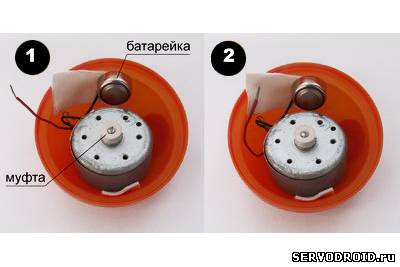

Фото.7.Установка батарейки.
Батарейку плюсовой поверхностью установите на вывод мотора, прикрепленный к скотчу. Сильно прижмите батарейку пальцем к скотчу как на фото.7(1). После этого батарейка будет подключена к одному выводу мотора. Далее второй вывод прикрепляем к краю скотча, как показано на фото.7(2).
Фото.8.Включение робомашинки.
Включение робомашинки осуществляют, загибая как на фото.9 боковую часть липкого скотча. Выключают робомашинку, отгибая боковую липкую часть скотча как на фото.7(2). Этот способ управления позволяет обойтись без микровыключателя, упростить конструкцию и выполнить сборку за короткое время. Таким образом, мотор, батарейка и выключатель питания располагаются внутри полусферы.
Фото.9.Закрепление наклейки.
Проведите первый тестовый запуск робомашинки. Заметьте карандашом на корпусе направление движения. Теперь подготовьте робомашинку к соревнованиям. Для этого нужно отпечатать на принтере или нарисовать от руки наклейку как на фото.9 (слева). Диаметр внешнего круга наклейки 15мм. Наклейку можно изготовить из любой бумаги как обыкновенной, так и с клеящей поверхностью. Приклейте наклейку впереди так, чтобы её острый уголок указывал направление движения. Для проведения соревнований робомашинки должны иметь различные номера. Это позволит вести таблицу результатов и различать робомашинки.
СБОРКА ОКОНЧЕНА!
Если у ВАС возникли вопросы пишите на ФОРУМЕ или в Online чат по робототехнике мы их обсудим!
автор Алексей Высоковольтный www.servodroid.ru
© Внимание! Полное либо частичное копирование материала без разрешения администрации запрещено!
1. Футляр от бахилл-1шт.
2. Батарейка AG13, напряжением 1,5 вольта-1шт.
3. Мотор RF-300C, с рабочим напряжением 2 вольта-1шт.
Дополнительные компоненты: двусторонняя клейкая лента на вспененной основе (скотч).
Рекомендации: мотор можно приобрести в магазине или снять со старого плеера. Батарейку можно приобрести в магазине или взять от лазерной указки.
Фото.3. Крепёж мотора.
В качестве корпуса робомашинки используется только нижняя оранжевая полусфера от бахил. Возьмите двусторонний скотч и приклейте его, так как показано на фото.3. Именно эта полоска скотча будет удерживать мотор в наклонном положении.
Фото.4. Крепёж мотора.
На чертеже (фото.4) показана правильная установка мотора внутри сферы. Прикрепите мотор к скотчу под углом как показано на фотографии. Обратите внимание, на валу мотора находится муфта. После того как мотор будет прикреплён, муфта должна находиться ниже корпуса мотора и касаться поверхности. В месте контакта муфты с поверхностью появляется зона сцепления, что и приводит к движению при работе мотора.
Фото.5.Крепёж мотора.
На фото.5 показана установка мотора вид сверху и сбоку. Сравните установку мотора у вас и на фото.3. На валу мотора обязательно должна быть муфта не забывайте об этом. Как было сказано в начале, робот может просто ездить, а может передвигаться с подпрыгиванием. Эта особенность в передвижении зависит от угла наклона мотора. Величина угла наклона показана на фото.2. Чем меньше этот угол, тем больше вероятность, что при движении ваша робомашинка будет подпрыгивать. Но при этом она будет ехать медленнее. Если угол наклона (фото.4) больше, то робомашинка будет ездить без рывков и быстрее. Эту особенность расположения мотора можно использовать при подготовке к соревнованиям, заранее устанавливая нужный угол наклона.
Фото.6.Подключение выводов мотора.
Обратите внимание на то, что выводы мотора должны быть зачищены от изоляции не менее чем на 0,5-1см. В противном случае у вас возникнут проблемы при запуске робомашинки. Закрепите двусторонний скотч на внутренней боковой поверхности сферы как на фото.6(1). Затем к липкой поверхности скотча аккуратно прикрепите любой из выводов мотора как на фото.6(2). Этот вывод нужно хорошенько прижать, чтобы он надёжно зацепился на скотче.
Фото.6.Подключение выводов мотора.
Обратите внимание на то, что выводы мотора должны быть зачищены от изоляции не менее чем на 0,5-1см. В противном случае у вас возникнут проблемы при запуске робомашинки. Закрепите двусторонний скотч на внутренней боковой поверхности сферы как на фото.6(1). Затем к липкой поверхности скотча аккуратно прикрепите любой из выводов мотора как на фото.6(2). Этот вывод нужно хорошенько прижать, чтобы он надёжно зацепился на скотче.
Фото.7.Установка батарейки.
Батарейку плюсовой поверхностью установите на вывод мотора, прикрепленный к скотчу. Сильно прижмите батарейку пальцем к скотчу как на фото.7(1). После этого батарейка будет подключена к одному выводу мотора. Далее второй вывод прикрепляем к краю скотча, как показано на фото.7(2).
Фото.8.Включение робомашинки.
Включение робомашинки осуществляют, загибая как на фото.9 боковую часть липкого скотча. Выключают робомашинку, отгибая боковую липкую часть скотча как на фото.7(2). Этот способ управления позволяет обойтись без микровыключателя, упростить конструкцию и выполнить сборку за короткое время. Таким образом, мотор, батарейка и выключатель питания располагаются внутри полусферы.
Фото.9.Закрепление наклейки.
Проведите первый тестовый запуск робомашинки. Заметьте карандашом на корпусе направление движения. Теперь подготовьте робомашинку к соревнованиям. Для этого нужно отпечатать на принтере или нарисовать от руки наклейку как на фото.9 (слева). Диаметр внешнего круга наклейки 15мм. Наклейку можно изготовить из любой бумаги как обыкновенной, так и с клеящей поверхностью. Приклейте наклейку впереди так, чтобы её острый уголок указывал направление движения. Для проведения соревнований робомашинки должны иметь различные номера. Это позволит вести таблицу результатов и различать робомашинки.
СБОРКА ОКОНЧЕНА!
Если у ВАС возникли вопросы пишите на ФОРУМЕ или в Online чат по робототехнике мы их обсудим!
автор Алексей Высоковольтный www.servodroid.ru
© Внимание! Полное либо частичное копирование материала без разрешения администрации запрещено!
