Лабиринт
Отправлено 11.05.2010 - 19:1476
БЛОГГЕР
453 сообщений
Мужчина
а от скольки вольт работает? 9?


в Крыму
Профиль Личное сообщение Дом. страница icq Skype
6
Администраторы
3408 сообщений
Мужчина
5


Только дурак нуждается в порядке-гений господствует над хаосом...
Онлайн ЧАТ по робототехнике ! Заходи и общайся без регистрации =)
Профиль Личное сообщение Дом. страница icq Skype
33
Отправлено 11.05.2010 - 19:2978
БЛОГГЕР
453 сообщений
Мужчина
а сколько тогда батареяк?


в Крыму
Профиль Личное сообщение Дом. страница icq Skype
6
Отправлено 11.05.2010 - 20:1279
Начальная группа
1798 сообщений
Мужчина
Напряжение на контактах одной пальчиковой батарейки = 1.5 вольта.
Тебе нужно 5 вольт, значит это можно посчитать так:
5 : 1.5 = 3.333333
Получается дробное число, тут либо 3 батарейки можно поставить и получишь 4.5 вольта, либо 4 батарейки и получишь 6 вольт.
3-х должно хватить для работы L293D, 4-х железно хватит.
Выбирай smile


Профиль Личное сообщение Дом. страница icq Skype
38
Администраторы
3408 сообщений
Мужчина
Quote (nightmare)
Напряжение на контактах одной пальчиковой батарейки = 1.5 вольта.

1.2 V !!!


Только дурак нуждается в порядке-гений господствует над хаосом...
Онлайн ЧАТ по робототехнике ! Заходи и общайся без регистрации =)
Профиль Личное сообщение Дом. страница icq Skype
33
Отправлено 11.05.2010 - 20:1781
Начальная группа
1798 сообщений
Мужчина
С каких это пор??????
1.2 в. - напряжение на никель кадмиевом аккумулляторе, он по виду как пальчиковая батарейка!
Отличается тем, что его можно перезаряжать много раз, в отличие от пальчиковой батарейки.
Возьми пульт от телевизора и посмотри какое напряжение на пальчиковой батарейке))


Профиль Личное сообщение Дом. страница icq Skype
38
Администраторы
3408 сообщений
Мужчина
Quote (nightmare)
по виду как пальчиковая батарейка!

-"пальчиковая" -это не говорится что она простая или аккумуляторная-это обозначение ее размера( с палец), как и мизинчековая(с мизинец).
Quote (nightmare)
1.2 в. - напряжение на никель кадмиевом аккумулляторе

-значит я забыл что такое простая АА батарейка, дабы это для робототехники просто трата средств денежных. Покупайте аккамуляторные wink


Только дурак нуждается в порядке-гений господствует над хаосом...
Онлайн ЧАТ по робототехнике ! Заходи и общайся без регистрации =)
Профиль Личное сообщение Дом. страница icq Skype
33
Отправлено 11.05.2010 - 20:2383
Начальная группа
1798 сообщений
Мужчина
Quote
-"пальчиковая" -это не говорится что она простая или аккумуляторная-это обозначение ее размера( с палец), как и мизинчековая(с мизинец).

Так я же ясно написал, что это батарейка, а не акумуллятор evolution
Смайлик прикольный)

Ага, покупайте акумуляторы!



Профиль Личное сообщение Дом. страница icq Skype
38
Администраторы
3408 сообщений
Мужчина
Версия 2.0



Только дурак нуждается в порядке-гений господствует над хаосом...
Онлайн ЧАТ по робототехнике ! Заходи и общайся без регистрации =)
Профиль Личное сообщение Дом. страница icq Skype
33
Отправлено 15.05.2010 - 13:4485
Начальная группа
1798 сообщений
Мужчина
Хорошо работает?


Профиль Личное сообщение Дом. страница icq Skype
38
Администраторы
3408 сообщений
Мужчина
Quote (nightmare)
Хорошо работает?

да, так пока без датчиков делал, просто замыкал джамперы. Назад здает потом вперед. Это просто потому что я не поставил сд для понижения тока на противоположный мотор smile



Только дурак нуждается в порядке-гений господствует над хаосом...
Онлайн ЧАТ по робототехнике ! Заходи и общайся без регистрации =)
Профиль Личное сообщение Дом. страница icq Skype
33
Администраторы
3408 сообщений
Мужчина

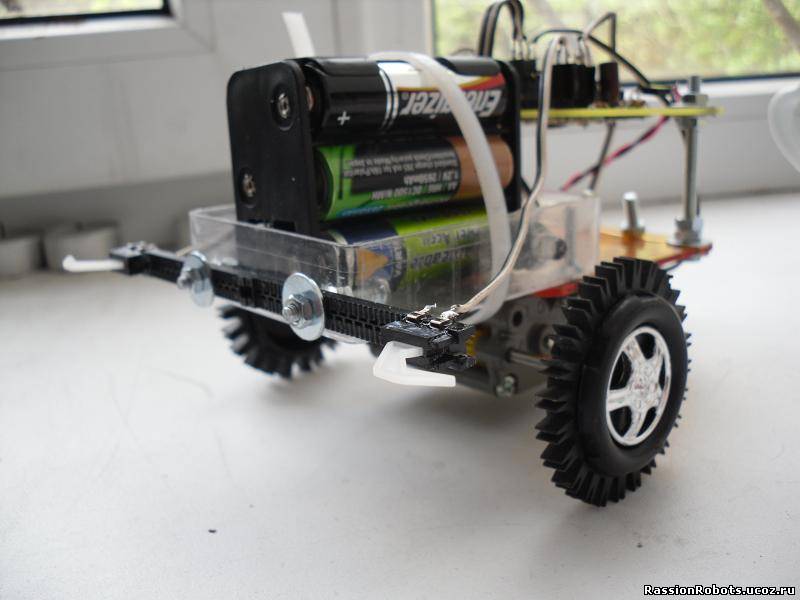

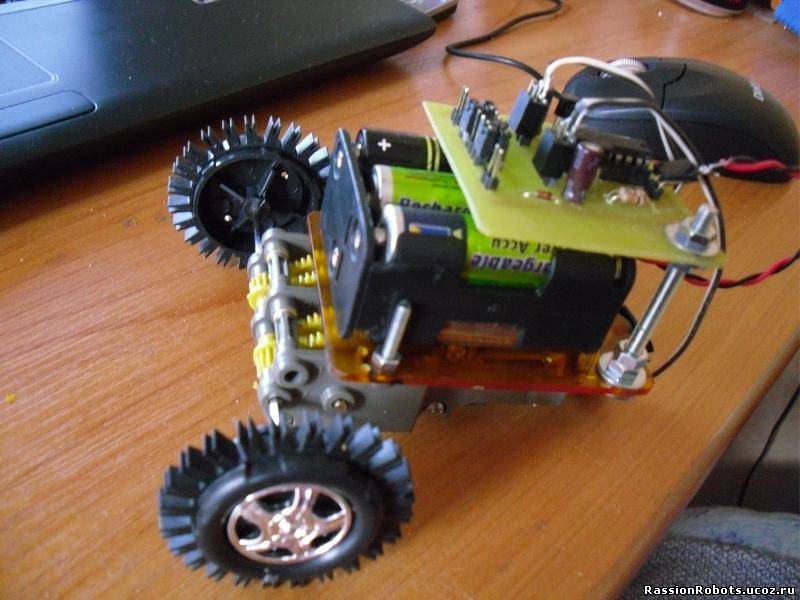

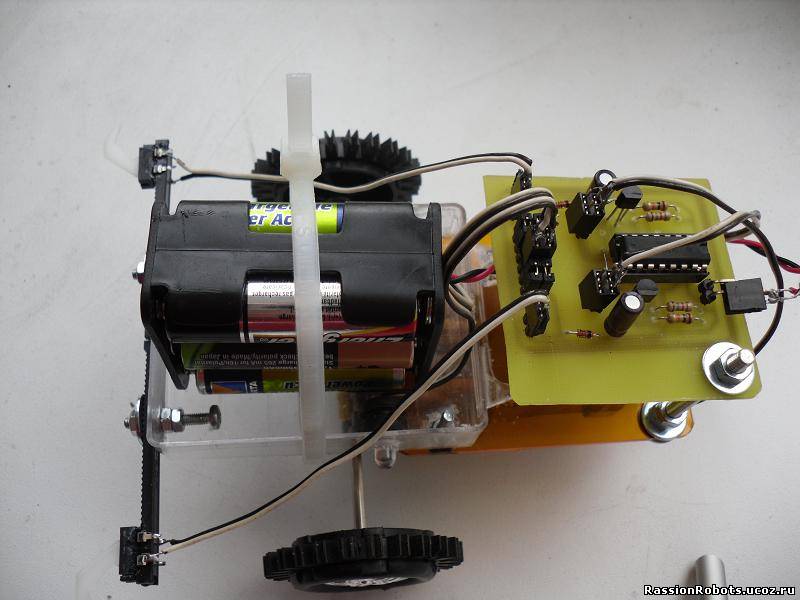

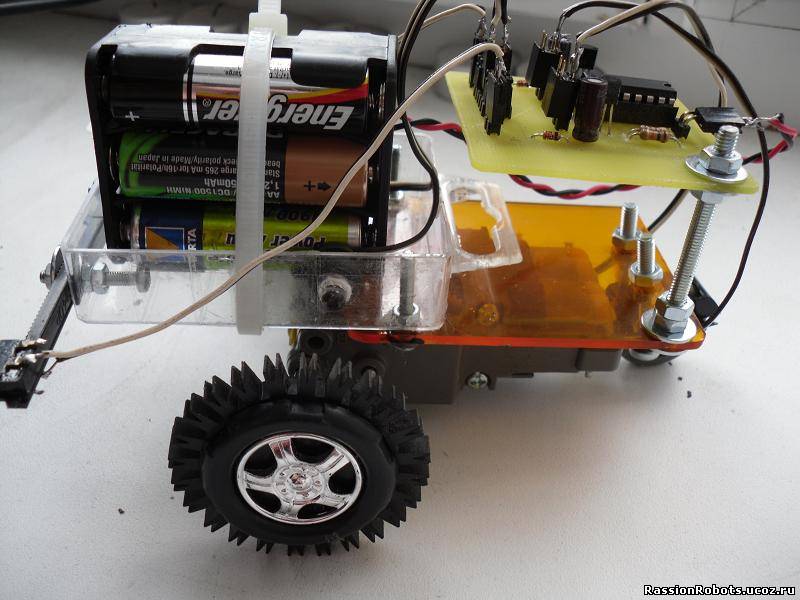

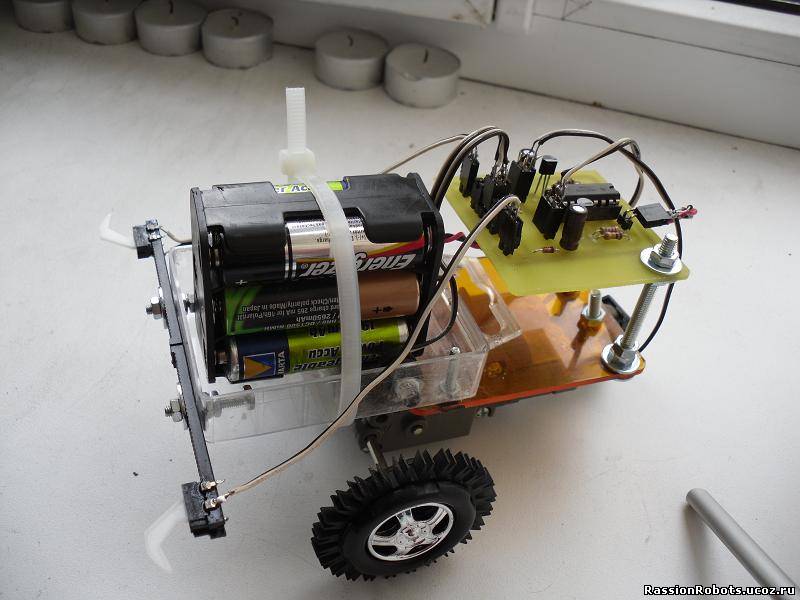

Последняя на этот раз версия 3.0, робот "Носорог" tongue



Только дурак нуждается в порядке-гений господствует над хаосом...
Онлайн ЧАТ по робототехнике ! Заходи и общайся без регистрации =)
Профиль Личное сообщение Дом. страница icq Skype
33
Отправлено 16.05.2010 - 15:0588
Начальная группа
1798 сообщений
Мужчина
Прикольно, но лучше отсек с акумуляторами положить под плату на оранжевую пластину, а датчики поставить спереди.
Так будет аккуратнее и менее громоздко.


Профиль Личное сообщение Дом. страница icq Skype
38
Администраторы
3408 сообщений
Мужчина
Quote (nightmare)
под плату на оранжевую пластину, а датчики поставить спереди. Так будет аккуратнее и менее громоздко.

Датчики стоят спереди-это перед а не зад. Под плату не влазит )), щас разряжаю батарейки, а то слишком шустро ))


Только дурак нуждается в порядке-гений господствует над хаосом...
Онлайн ЧАТ по робототехнике ! Заходи и общайся без регистрации =)
Профиль Личное сообщение Дом. страница icq Skype
33
Отправлено 16.05.2010 - 15:2490
Начальная группа
1798 сообщений
Мужчина
Зачем же разряжать dry
Собери регулятор скорости и все. Подключать его к выходам Enable 1, 2

Транзисторы любые NPN
R2,R4 - 10k
C1,C2 - 10...1 нф
R3 - 47...100k.
r1,R5 - 20...100k
при вращении R3 изменяется скважность импульсов на выходе, а не частота:

Получаем ШИМ управление двигателями.


Профиль Личное сообщение Дом. страница icq Skype
38
