Не работает схема "охотника за светом"
Отправлено 25.09.2011 - 14:1131
Администраторы
3417 сообщений
Мужчина
Quote (игорь)
хорошо а плюс фотодиода на резистор или на крону???


- на резистор

Quote (игорь)
я не понял а между транзистором и мотором что за диод???


- любой типа 1N4004. Можешь без него вообще wink тоже работать будет. он для защиты транзистора от токов обртных с мотора(мотор инерционный)


Только дурак нуждается в порядке-гений господствует над хаосом...
Онлайн ЧАТ по робототехнике ! Заходи и общайся без регистрации =)
Профиль Личное сообщение Дом. страница icq Skype
Цитата
34
Отправлено 25.09.2011 - 14:4332
Участник
560 сообщений
Мужчина

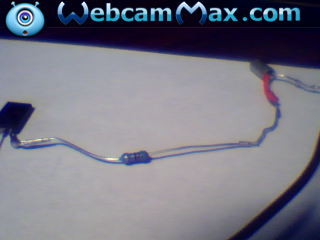

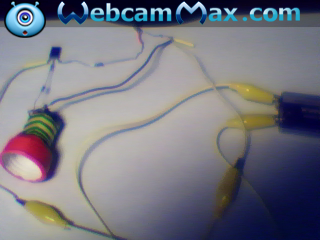

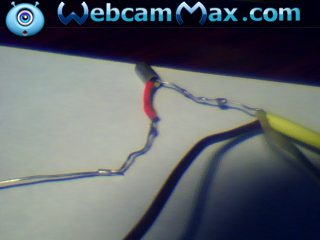

все сделал все равно не работает(((


4827510.png (91.9 Kb) · 3584211.png (97.2 Kb) · 0363268.png (101.6 Kb) · 1006372.png (94.1 Kb) · 9837097.png (93.2 Kb)
Ростов-на-дону
Профиль Личное сообщение Дом. страница icq Skype
Цитата
8
Отправлено 25.09.2011 - 14:4533
Участник
560 сообщений
Мужчина

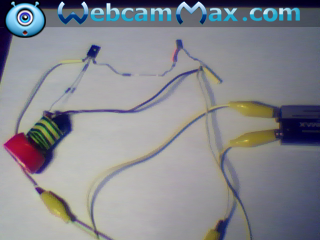

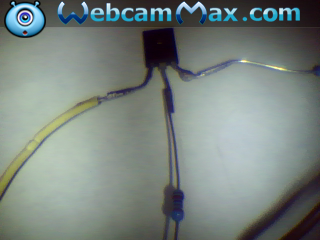

вот вид полностью


Ростов-на-дону
Профиль Личное сообщение Дом. страница icq Skype
Цитата
8
Отправлено 25.09.2011 - 14:4934
Администраторы
3417 сообщений
Мужчина

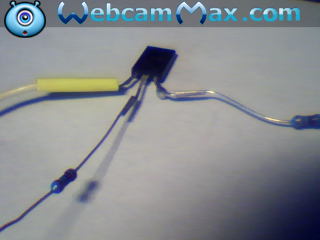

Товарищ, во первых на это й фото http://www.servodroid.ru/_fr/4/1006372.png не диод а резистор(слева) убери его и соедини без него. Выложи фото после как схема выглядит.


Только дурак нуждается в порядке-гений господствует над хаосом...
Онлайн ЧАТ по робототехнике ! Заходи и общайся без регистрации =)
Профиль Личное сообщение Дом. страница icq Skype
Цитата
34
Отправлено 25.09.2011 - 14:5335
Администраторы
3417 сообщений
Мужчина
Dimsan, на фото не видно куда идут провода внизу )


Только дурак нуждается в порядке-гений господствует над хаосом...
Онлайн ЧАТ по робототехнике ! Заходи и общайся без регистрации =)
Профиль Личное сообщение Дом. страница icq Skype
Цитата
34
Отправлено 25.09.2011 - 14:5436
Участник
560 сообщений
Мужчина

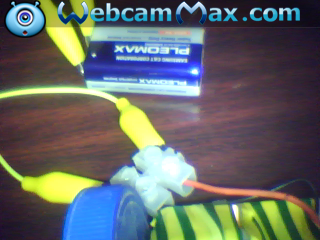

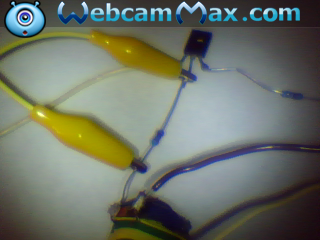

вот!!! когда крокодилами резистор зажимаеш мотор просто крутится))


Ростов-на-дону
Профиль Личное сообщение Дом. страница icq Skype
Цитата
8
Отправлено 25.09.2011 - 14:5537
Администраторы
3417 сообщений
Мужчина
Quote

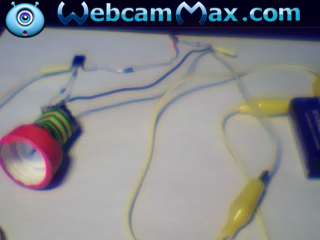

Судя по этой - вроде правильно http://www.servodroid.ru/_fr/4/3584211.png


Только дурак нуждается в порядке-гений господствует над хаосом...
Онлайн ЧАТ по робототехнике ! Заходи и общайся без регистрации =)
Профиль Личное сообщение Дом. страница icq Skype
Цитата
34
Отправлено 25.09.2011 - 14:5738
Участник
560 сообщений
Мужчина
так в чем я ошибся???


Ростов-на-дону
Профиль Личное сообщение Дом. страница icq Skype
Цитата
8
Отправлено 25.09.2011 - 14:5739
Администраторы
3417 сообщений
Мужчина
Quote (игорь)
вот!!! когда крокодилами резистор зажимаеш мотор просто крутится))

-так, теперь отпаяй у фотодиода ножку ту которая идет на резистор. Если перестал крутиться, тут два варианта:
1) Либо фотодиод перепутал местами подключение (нужно просто наоборот его подпаять)
2) Либо у тебя фотодиод засвечивается и по этому крутится мотор.

Проверь и отпишись.


Только дурак нуждается в порядке-гений господствует над хаосом...
Онлайн ЧАТ по робототехнике ! Заходи и общайся без регистрации =)
Профиль Личное сообщение Дом. страница icq Skype
Цитата
34
Отправлено 25.09.2011 - 15:0340
Администраторы
3417 сообщений
Мужчина
Quote (Dimsan)
игорь, там резистора вообще не должно быть!!


-ты его щас запутаешь. Резистора у него два. Говори конкретнее-"тот что идет на мотор"

игорь,
Отпаял фотодиод ?


Только дурак нуждается в порядке-гений господствует над хаосом...
Онлайн ЧАТ по робототехнике ! Заходи и общайся без регистрации =)
Профиль Личное сообщение Дом. страница icq Skype
Цитата
34
Отправлено 25.09.2011 - 16:3841
Модераторы
211 сообщений
Мужчина

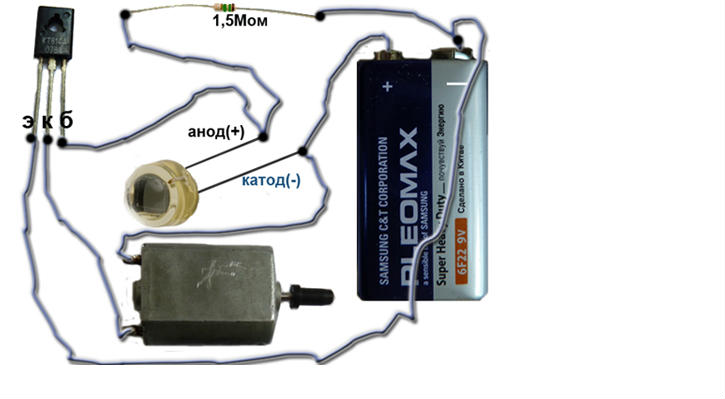

Собирай по этой схеме и будет всё работать.
Профиль Личное сообщение Дом. страница icq Skype
Цитата
50
Отправлено 25.09.2011 - 20:3742
Администраторы
3417 сообщений
Мужчина
Схему запустили biggrin Фууух )


Только дурак нуждается в порядке-гений господствует над хаосом...
Онлайн ЧАТ по робототехнике ! Заходи и общайся без регистрации =)
Профиль Личное сообщение Дом. страница icq Skype
Цитата
34
Отправлено 25.09.2011 - 21:3543
Участник
560 сообщений
Мужчина
ВСЕМ СПАСИБО ЗА ВНИМАНИЕ. S-T-A-L-K-E-R-ОТДЕЛЬНОЕ СПАСИБО, БЕЗ НЕГО-БЫ У МЕНЯ НЕ ПОЛУЧИЛОСЬ!!! все работает еще раз всем спасибо большое!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!


Ростов-на-дону
Профиль Личное сообщение Дом. страница icq Skype
Цитата
8
Отправлено 25.09.2011 - 22:5044
Участник
560 сообщений
Мужчина

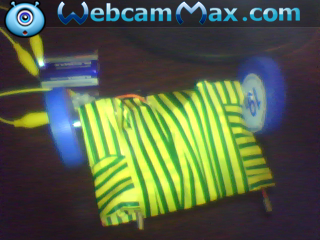

вот что у меня получилось ура он работает но только корпус и колеса нуждаются в доработке!!!

Добавлено (25.09.2011, 22:50)
---------------------------------------------
а как сделать чтобы все работало не от кроны а от 3.5-вольтового аккамулятора ато крону жалко:)



Ростов-на-дону
Профиль Личное сообщение Дом. страница icq Skype
Цитата
8
Отправлено 25.09.2011 - 22:5345
Администраторы
3417 сообщений
Мужчина
Quote (игорь)
вот что у меня получилось ура он работает но только корпус и колеса нуждаются в доработке!!!


-молодец. Только одно НО !
лучше не моторы так лучше не ставь. Почему ? Потому, что из-за веса батарейки, и всей конструкции роботу будет тяжело тащить свой вес, моторы будут пыхтеть и это скажется на транзисторах. Они перегреются и сгорят.

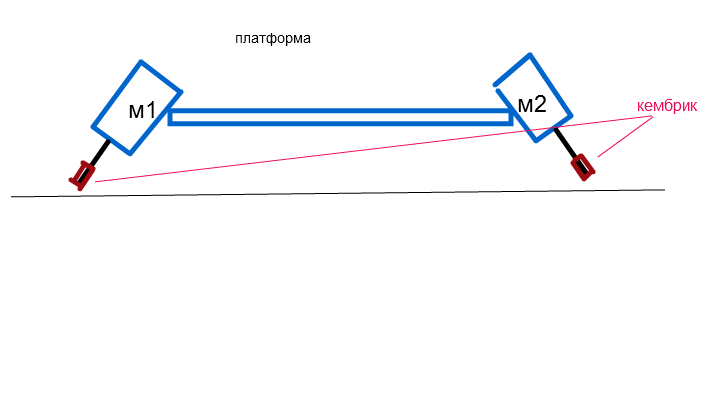

По этому моторы нужно установить так:


Кембрик-это термоусадочная трубка которая под воздействием нагрева сжимается в диаметре. На ось мотора надеваешь, зажигалкой нагреваешь, и так несколько слоев.
