микросхема BA 5938FM нужна помошь
Отправлено 03.03.2012 - 22:401
Участник
30 сообщений
Мужчина
Добрый вечер. участники мне нужна ваша помошь в подключении трех фазного двигателя на микруху BA 5938FM.я принцип подключения понял но не все.мне просто интересно обозначение выходов.заранее спасибо


Профиль Личное сообщение Дом. страница icq Skype
0
Отправлено 03.03.2012 - 23:012
Администраторы
3417 сообщений
Мужчина
Это дравер двигателей от СД ?


Только дурак нуждается в порядке-гений господствует над хаосом...
Онлайн ЧАТ по робототехнике ! Заходи и общайся без регистрации =)
Профиль Личное сообщение Дом. страница icq Skype
34
Отправлено 03.03.2012 - 23:033
Администраторы
3417 сообщений
Мужчина
Вот его описание http://ct2.gdcy.net/IOL/datasheet/ba5938fm_201635.pdf
[p.s.]У меня у одного вместо слов точечки ? оО[/p.s.]


Только дурак нуждается в порядке-гений господствует над хаосом...
Онлайн ЧАТ по робототехнике ! Заходи и общайся без регистрации =)
Профиль Личное сообщение Дом. страница icq Skype
34
Отправлено 03.03.2012 - 23:064
Администраторы
3417 сообщений
Мужчина
Нужно искать по такому запросу Google: "BA 5938FM Datasheet" (Datasheet - описание\инструкция по радиодетали)


Только дурак нуждается в порядке-гений господствует над хаосом...
Онлайн ЧАТ по робототехнике ! Заходи и общайся без регистрации =)
Профиль Личное сообщение Дом. страница icq Skype
34
Отправлено 04.03.2012 - 14:025
Участник
30 сообщений
Мужчина
название выходов я нашел и даташит тоже скачал.там просто столько выходов что я не все понял,поэтому решил просить помоши у знаюших! если не трудно помогите

Добавлено (04.03.2012, 14:02)
---------------------------------------------
так я же выложил даташит с описанием всех выводов.мне просто надо конеркетно знать куда подключать + - и выход на двигатели.заранее спасибо



Профиль Личное сообщение Дом. страница icq Skype
0
Отправлено 04.03.2012 - 15:556
Администраторы
3417 сообщений
Мужчина
Quote (timur999888)
так я же выложил даташит с описанием всех выводов.мне просто надо конеркетно знать куда подключать + - и выход на двигатели.заранее спасибо

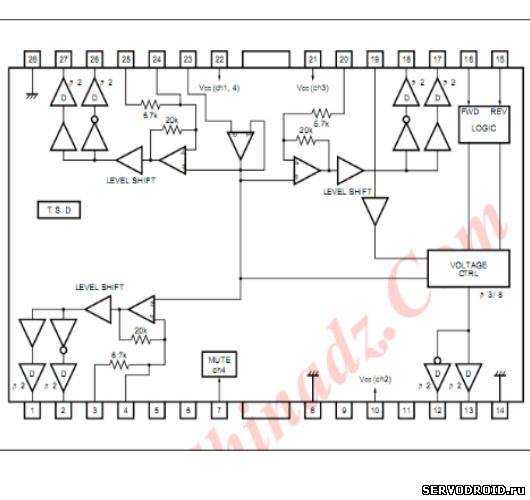

- то что вы выложили просто картинка логики этой микросхемы. Откуда мы знаем по картинке что подается на ту или иную ногу микросхемы если на картинке к ней ничего не идет ? )


Только дурак нуждается в порядке-гений господствует над хаосом...
Онлайн ЧАТ по робототехнике ! Заходи и общайся без регистрации =)
Профиль Личное сообщение Дом. страница icq Skype
34
Отправлено 04.03.2012 - 17:067
Начальная группа
1798 сообщений
Мужчина
Quote
- то что вы выложили просто картинка логики этой микросхемы. Откуда мы знаем по картинке что подается на ту или иную ногу микросхемы если на картинке к ней ничего не идет ? )

Ну так по этой самой схеме можно же понять.
1.2; 12,13; 17,18; 26,27; - Для подключения двигателей.
28,8,14 - минус
22, 21, 10 - питание каналов (+)


Профиль Личное сообщение Дом. страница icq Skype
38
Отправлено 04.03.2012 - 19:468
Администраторы
3417 сообщений
Мужчина
Quote (nightmare)
Ну так по этой самой схеме можно же понять.

- а я знал, что если не отвечу также ты ответишь. По этому я решил не отвлекаться от своих проблем )


Только дурак нуждается в порядке-гений господствует над хаосом...
Онлайн ЧАТ по робототехнике ! Заходи и общайся без регистрации =)
Профиль Личное сообщение Дом. страница icq Skype
34
Отправлено 04.03.2012 - 20:029
Участник
30 сообщений
Мужчина
спасибо вам огромное.теперь будем подключать двигатели на эту микросхему.я вот подумываю на нем робота собирать,как вы думаете у меня же получиться? может у вас есть идеи как к нему добавить дачиков и все остальное.


Профиль Личное сообщение Дом. страница icq Skype
0
Отправлено 04.03.2012 - 20:2410
Начальная группа
1798 сообщений
Мужчина
И на 3-х фазных моторах?
Погуглил только что трёхфазный мотор. Эта микросхема точно для такого мотора?


Профиль Личное сообщение Дом. страница icq Skype
38
Отправлено 04.03.2012 - 20:4811
Участник
30 сообщений
Мужчина
да они стоят в нескольких таких CD rom,я просто подумал что они без толку лежат.меня интересует двигатель которы по оси ходит и двигает каретку лазера,есть пару идей по поводу этого двигателя! вот только осталось подключить микруху и тестить.скоро выложу результат по подключению двигателя!


Профиль Личное сообщение Дом. страница icq Skype
0
Администраторы
3417 сообщений
Мужчина
Желаю успехов ! wink


Только дурак нуждается в порядке-гений господствует над хаосом...
Онлайн ЧАТ по робототехнике ! Заходи и общайся без регистрации =)
Профиль Личное сообщение Дом. страница icq Skype
34
Отправлено 04.03.2012 - 21:5513
Участник
30 сообщений
Мужчина
спасибо,но двигатель не запустился! питание подавал и +5 и +12 по отделльно,микросхема даже не реагировала. может есть на ней какие то ножки которые отвечают за включения того или иного двигателя?заранее спасибо


Профиль Личное сообщение Дом. страница icq Skype
0
Отправлено 04.03.2012 - 22:1614
Модераторы
174 сообщений
Мужчина
А что говорит на этот счет даташит?

Quote
...Попросить помощи не стыдно — но стыдно каждую возникшую в голове мысль изливать письменно. Задать вопрос, ответ на который будет первым номером в выдаче гугла — стыдно. Хотеть, чтобы кто-то прочитал за вас даташит и аппноут — стыдно. Но если слова “стыдно” вы не боитесь — испугайтесь хотя бы слова “неэффективно”. Так вы никуда не дойдете, вы даже с мертвой точки не сдвинетесь... Цитата из http://habrahabr.ru/blogs/DIY/128904/
