Приветствую, эта тема по статье "Взаимодействие человека и машины на биологическом уровне". Тут будет продолжение, точнее продвижение проекта. Постепенно буду выкладывать фото и описание.


Только дурак нуждается в порядке-гений господствует над хаосом...
Онлайн ЧАТ по робототехнике ! Заходи и общайся без регистрации =)
Профиль Личное сообщение Дом. страница icq Skype
Цитата
34
Отправлено 20.07.2010 - 17:02106
Участник
99 сообщений
Мужчина

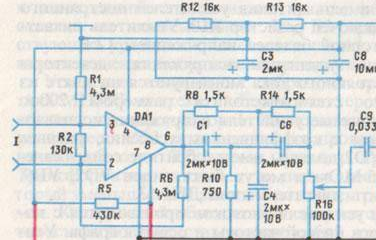

Посмотрите пожалуйста на схему...здесь не подписаны транзисторы...


Профиль Личное сообщение Дом. страница icq Skype
Цитата
0
Отправлено 20.07.2010 - 17:27107
Начальная группа
1798 сообщений
Мужчина
Видел я что они не подписаны.
Для тех целей, которые ставишь ты, собирать правую часть схемы тебе не нужно.
Профиль Личное сообщение Дом. страница icq Skype
Цитата
38
Отправлено 20.07.2010 - 18:16108
Участник
99 сообщений
Мужчина
тоесть мне нужно только вот это собирать?
Профиль Личное сообщение Дом. страница icq Skype
Цитата
0
Отправлено 20.07.2010 - 18:20109
Участник
99 сообщений
Мужчина
вот это насколько я понял...


Профиль Личное сообщение Дом. страница icq Skype
Цитата
0
Отправлено 21.07.2010 - 16:56110
Начальная группа
1798 сообщений
Мужчина
Чувак, разберись сначала что в схеме для чего, а главное что тебе нужно получить, ведь что толку собирать схему, когда не знаешь зачем ты это делаешь и что из этого получишь, правда?
Да, этот кусок схемы.
Профиль Личное сообщение Дом. страница icq Skype
Цитата
38
Отправлено 21.07.2010 - 18:27111
Участник
99 сообщений
Мужчина

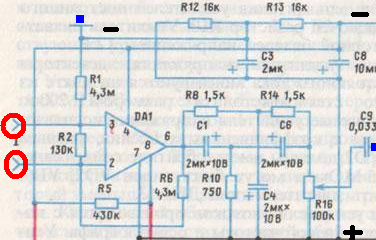

мне нужно снять биотоки,усилить и привести в действие моторы...не судите строго плиз...насколько я понял все должно быть именно так...синие точки - это вывод на дзак..для подключения к звуковой карте...

правильно?
Профиль Личное сообщение Дом. страница icq Skype
Цитата
0
Отправлено 21.07.2010 - 18:28112
Участник
99 сообщений
Мужчина
вот схема...


Профиль Личное сообщение Дом. страница icq Skype
Цитата
0
Отправлено 21.07.2010 - 19:55113
Начальная группа
1798 сообщений
Мужчина
Во, теперь цель изменилась, какие нужны транзисторы указано где-то на сайте в названии которого есть myrobot, но НЕ myrobot.ru.
Да, синия точка - выход.
Питание правильно, обрати внимание, источник питания нужен двуполярный ("+","-",земля)
Сигнал по идеи снимается с выхода и общего провода, т.е. земли, а не минуса.
Профиль Личное сообщение Дом. страница icq Skype
Цитата
38
Отправлено 21.07.2010 - 20:36114
Участник
99 сообщений
Мужчина
вот так получается...кстати проблема с транзисторами отпадает,потому что в этой части схемы нет транзисторов...


Профиль Личное сообщение Дом. страница icq Skype
Цитата
0
Отправлено 21.07.2010 - 21:40115
Начальная группа
1798 сообщений
Мужчина
Вот и опять цель изменилась biggrin
Сначала ты хотел снять сигнал и посмотреть осциллограмму, потом снять сигнал и подать на двигатели, теперь опять наоборот.
Я же писал - ЗЕМЛЯ НЕ равно минус!
Земля - это средняя точка источника питания, т.е. между землей и плюсом половина напряжения между плюсом и минусом, также между минусом и землей.
Профиль Личное сообщение Дом. страница icq Skype
Цитата
38
Отправлено 21.07.2010 - 22:39116
Участник
99 сообщений
Мужчина
Не сердитесь плиз sad а,чтобы мне снять сигнал и подать на двигатели мне надо всю схему полностью собирать?
Профиль Личное сообщение Дом. страница icq Skype
Цитата
0
Отправлено 23.07.2010 - 12:22117
Участник
99 сообщений
Мужчина
Кажется разобрался...вот так? - это для того чтобы посмотреть осциллограмму...а для моторов придеться всю схему целиком собирать..или к этой усилитель сигналов подсоединять.


Профиль Личное сообщение Дом. страница icq Skype
Цитата
0
Отправлено 25.07.2010 - 17:47118
Администраторы
3417 сообщений
Мужчина
Paul_AG,
вот статья, ели нашел. Держи: http://myrobot.by.ru/neiron.html
Там схема и описание. wink


Только дурак нуждается в порядке-гений господствует над хаосом...
Онлайн ЧАТ по робототехнике ! Заходи и общайся без регистрации =)
Профиль Личное сообщение Дом. страница icq Skype
Цитата
34
Отправлено 25.07.2010 - 19:18119
Участник
99 сообщений
Мужчина
Ого!!!Спасибо огромное biggrin
Профиль Личное сообщение Дом. страница icq Skype
Цитата
0
Отправлено 08.11.2010 - 20:20120
Участник
99 сообщений
Мужчина
Здраствуйте,пробовал собрать вот эту схему...но она не работает sad использовал аналоги тразисторов.Для МП42А использовал ASY26 и потом еще 2N273.Для МП39Б 2N106 и OC1071 диод Д809 поменял на 1N3181 трансформаторы использовал ткие же как говориться в схеме...Может быть проблема из-за аналогов?

вот схема

Добавлено (08.11.2010, 20:20)
---------------------------------------------
Кто нибудь пробовал собирать? есть какие-нибудь успехи?



Профиль Личное сообщение Дом. страница icq Skype
Цитата
0
