Подключаем LCD-дисплей по I2C к Arduino
Отправлено 10.11.2018 - 20:231
Администраторы
3407 сообщений
Мужчина
Всем привет!

Зачастую при создании проектов вам может потребоваться отображение информации не на компьютере при подключении платы Arduino к COM-порту (Serial port), а прямо на устройстве. Для этого мы можем использовать LCD-дисплей.

В примере ниже мы используем дисплей LCD1602 с распаянным конвертером I2C.

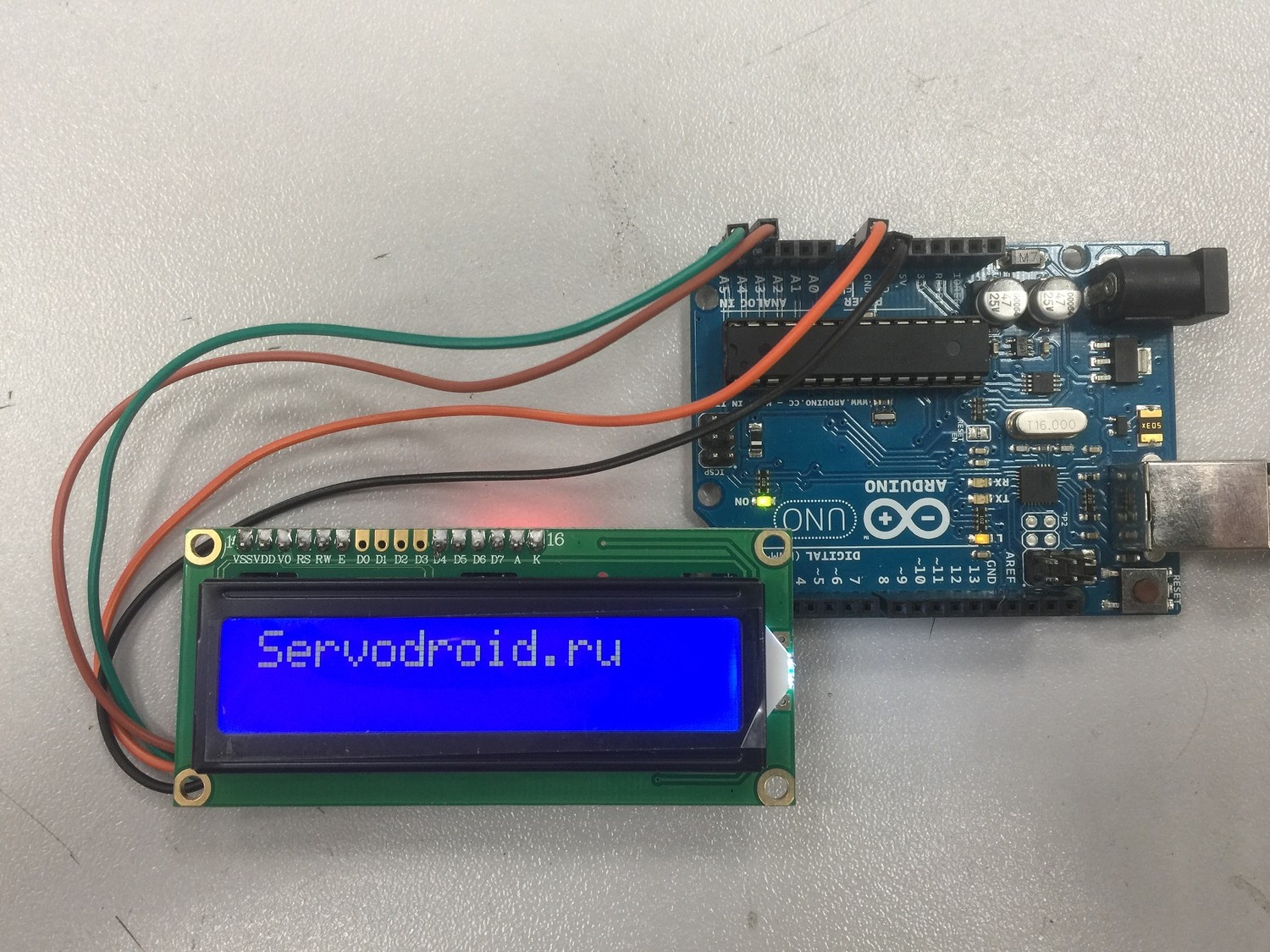

На фото готовый модуль в сборе


Пример программы, в которой мы можем печатать на экране информацию, которую передаем с компьютера, по Serial-порту или через приемник, например Bluetooth HC-06


Код
#include <Wire.h>
#include <LiquidCrystal_I2C.h>

LiquidCrystal_I2C lcd(0x27,16,2);  // set the LCD address to 0x27 for a 16 chars and 2 line display

void setup()
{
  lcd.init();                      // initialize the lcd
  lcd.backlight();
  Serial.begin(9600);
}

void loop()
{
  // when characters arrive over the serial port...
  if (Serial.available()) {
    // wait a bit for the entire message to arrive
    delay(100);
    // clear the screen
    lcd.clear();
    // read all the available characters
    while (Serial.available() > 0) {
      // display each character to the LCD
      lcd.write(Serial.read());
    }
  }
}

Для работы модуля вам необходимо скачать и установить библиотеку LCD-дисплея
