Светодиодный датчик разряда батареи
Отправлено 11.03.2011 - 21:211
БЛОГГЕР
340 сообщений
Мужчина
Наверно большинство из Вас иногда задумывалось: как определить степень разряда аккумуляторной батареи у робота или другого уст-ва? Хочу вам предложить простой способ научить робота сообщать вам о разряде батереи. Ниже приведена схема сигнализатора:

Список деталей:
-транзисторы КТ315 и КТ361 (буквенные индексы любые)
-постоянные резисторы: 50кОм, 10кОм (2шт.), 2кОм, 1кОм(2шт.), номиналы мощности я взял 0.25-0.5Вт
-конденсатор электоролитический 100мкФ х 16В
-светодиод

Изделие в работе:

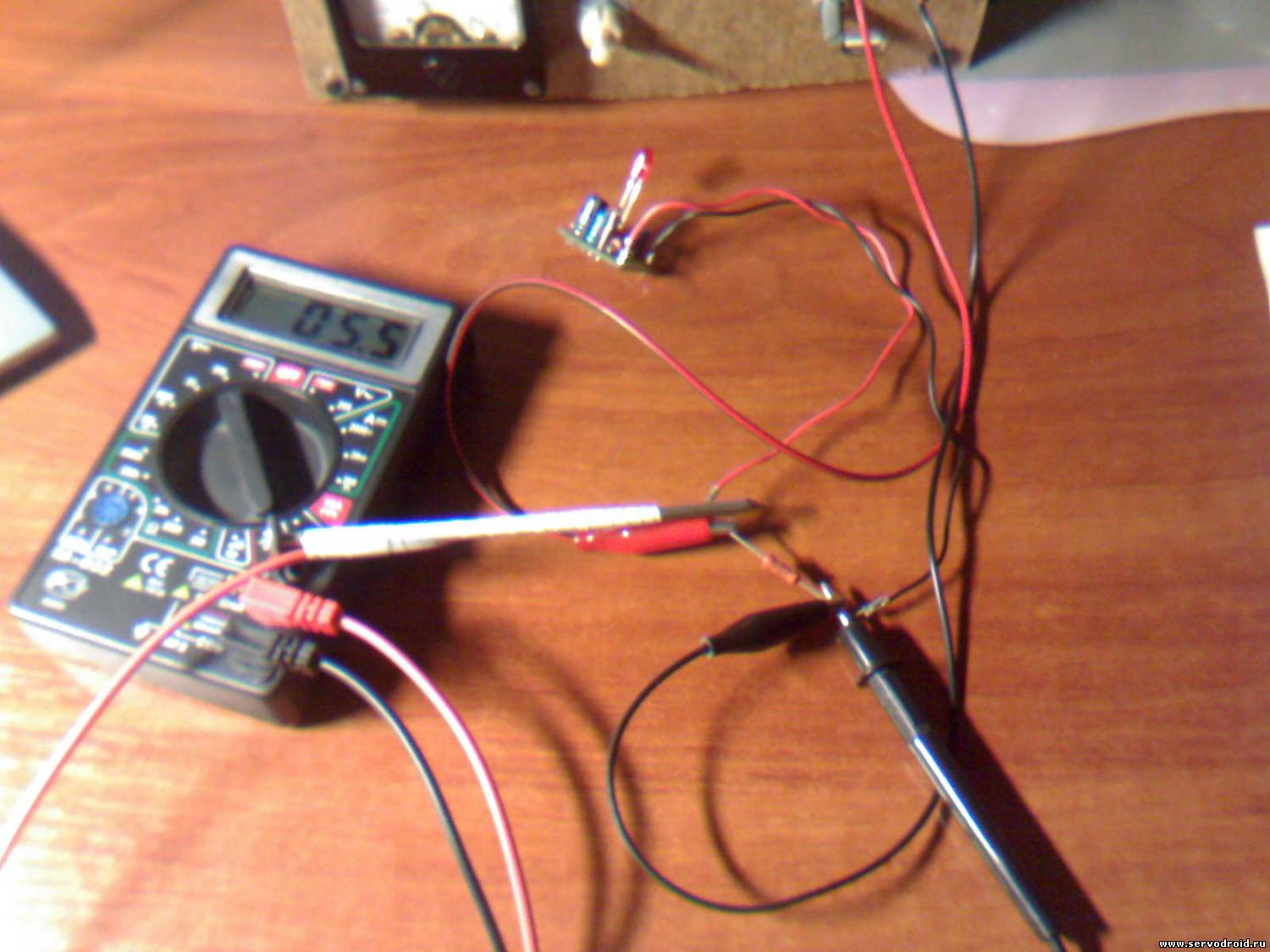

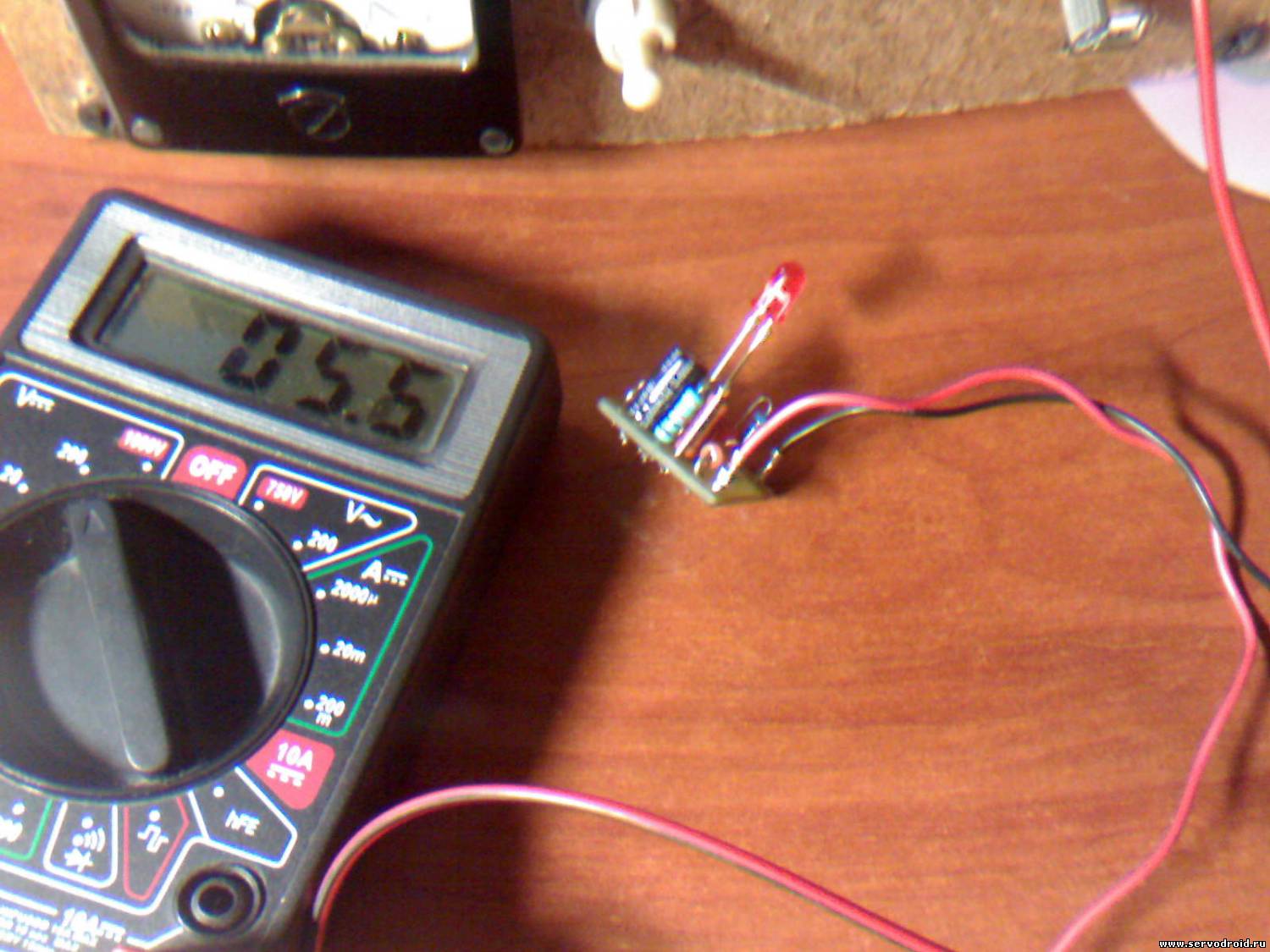

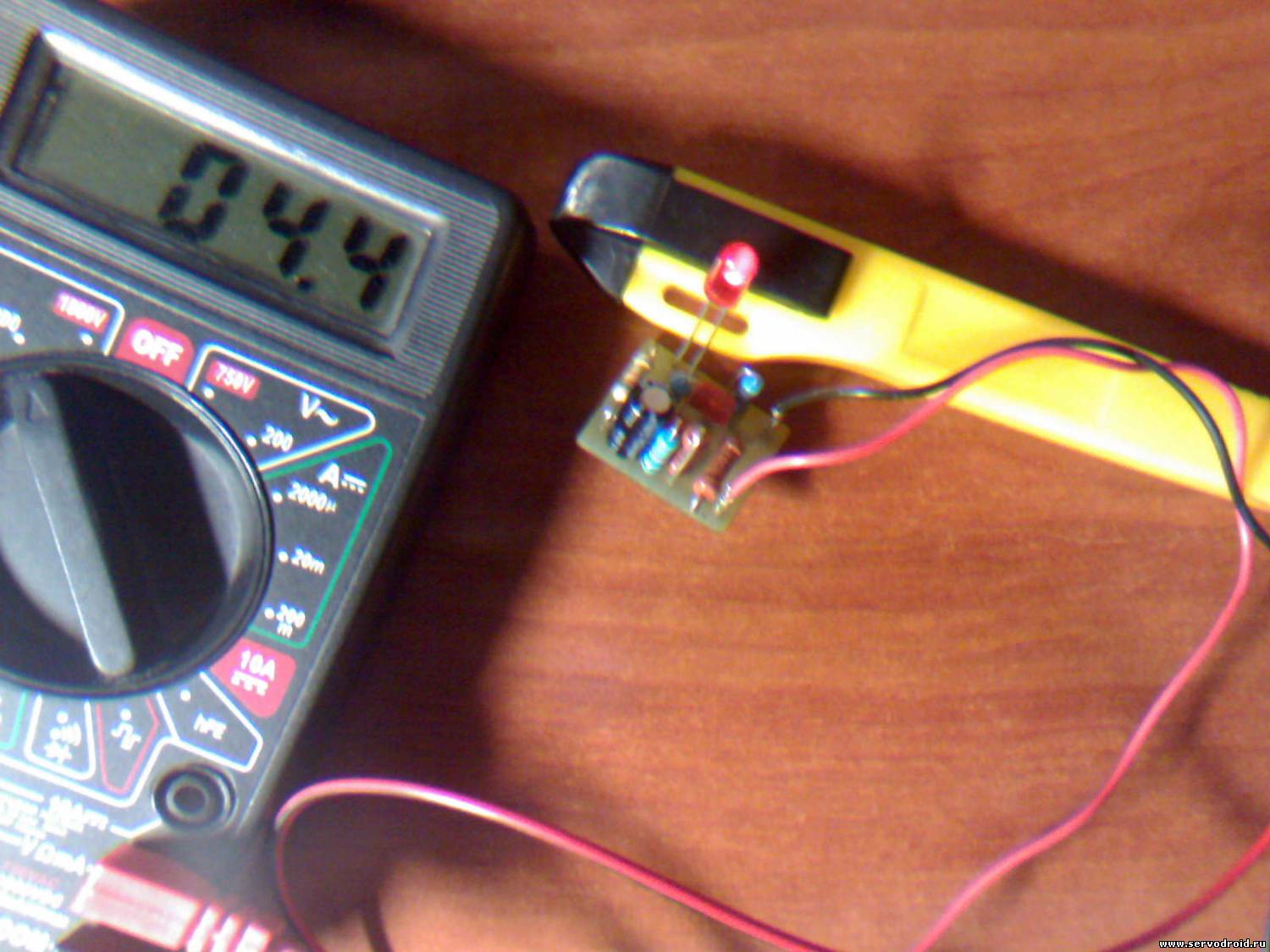

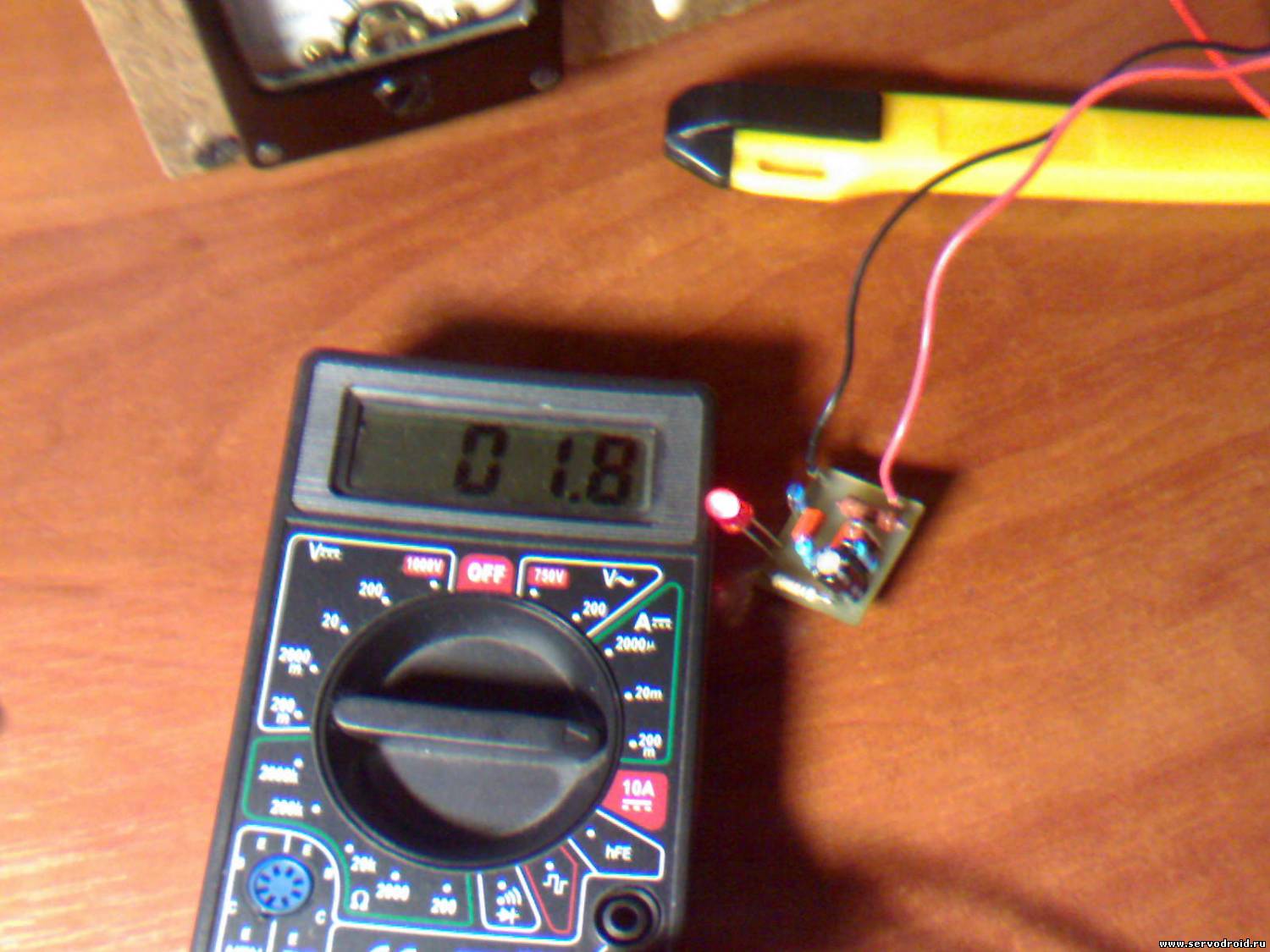

Сигнализатор подключается паралельно к цепи питания. При напряжении свыше примерно 5.5В светодиод не горит или наблюдается очень тусклое свечение. При напряжеии питания в диапозоне 5.2-4.4В светодиод мигает (чем ниже напряжение тем быстрей). Ниже 4.4В светодиод светится (при дальнейшем понижении напряжения светодиод угосает, напр для 3х вольтовых светодиодов "угасание начинается примерно с 2.5В).

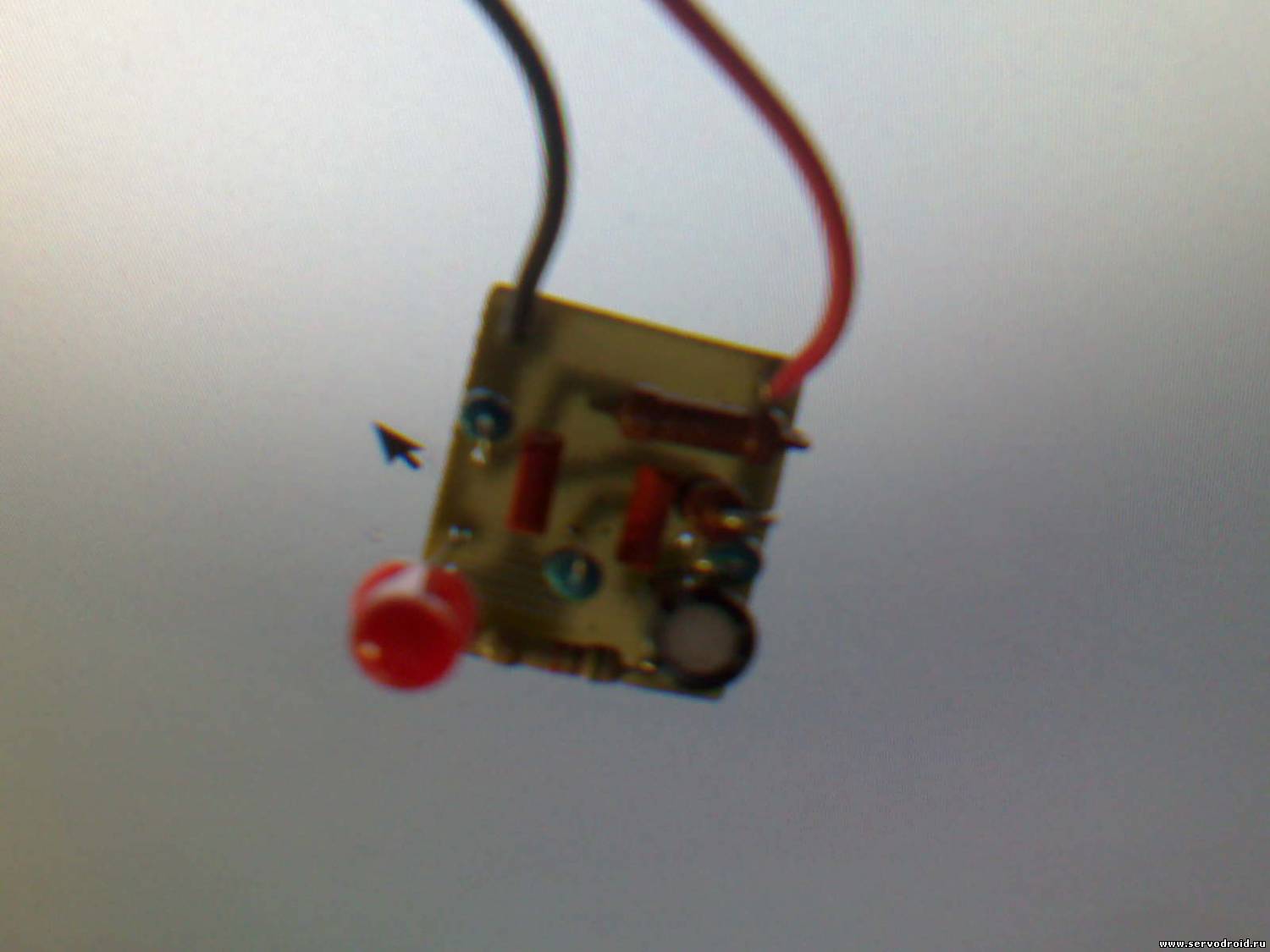

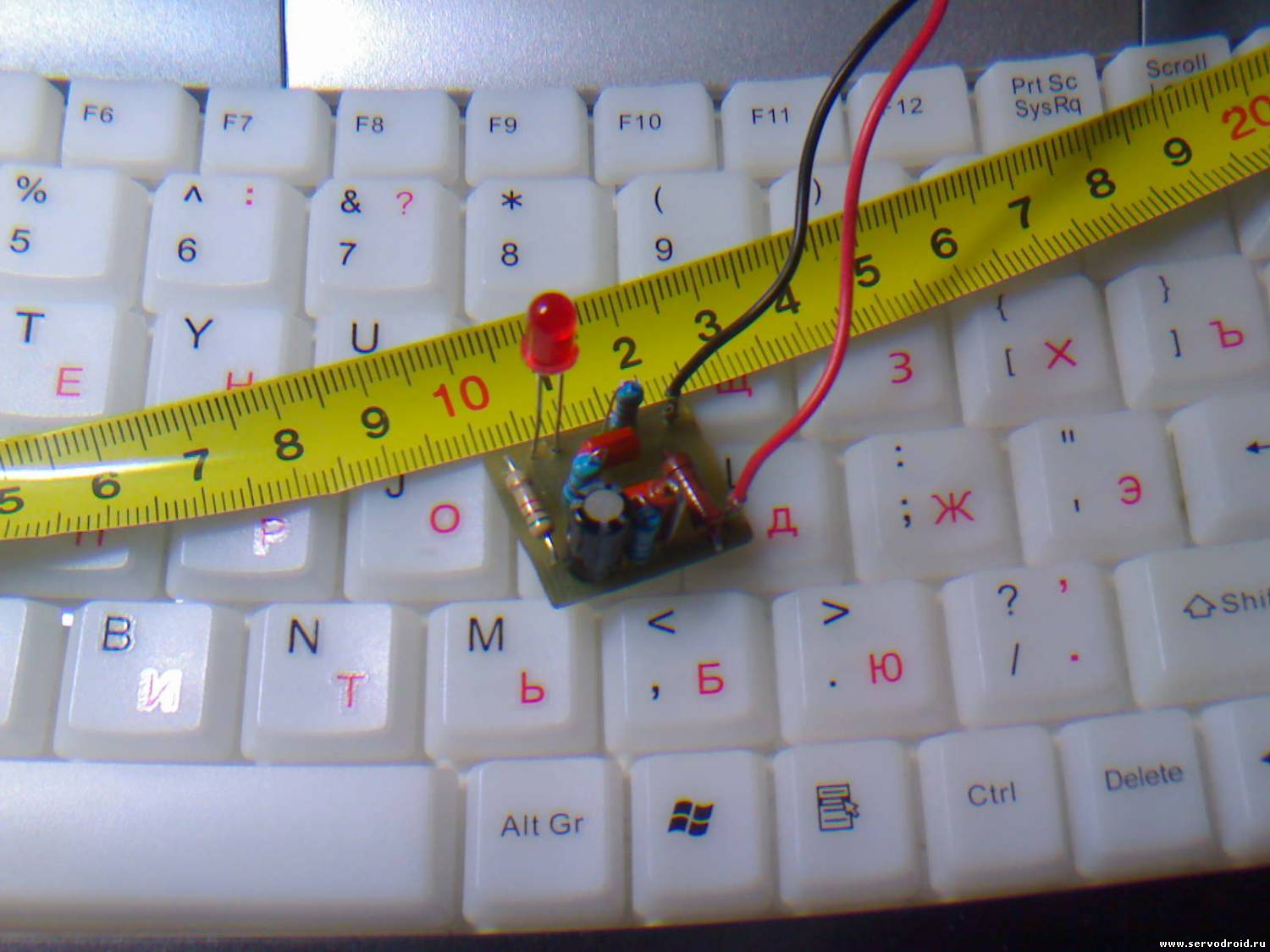

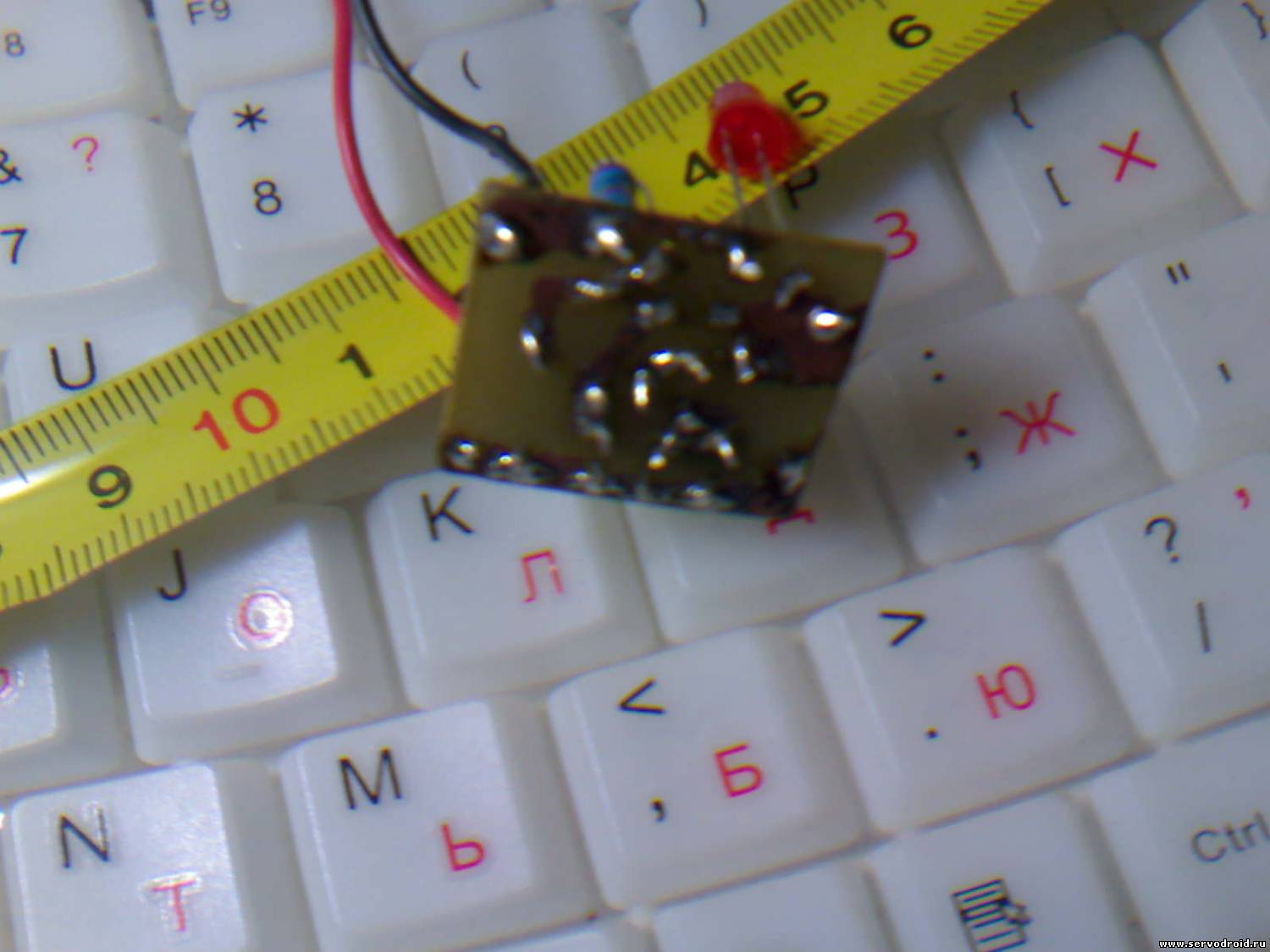

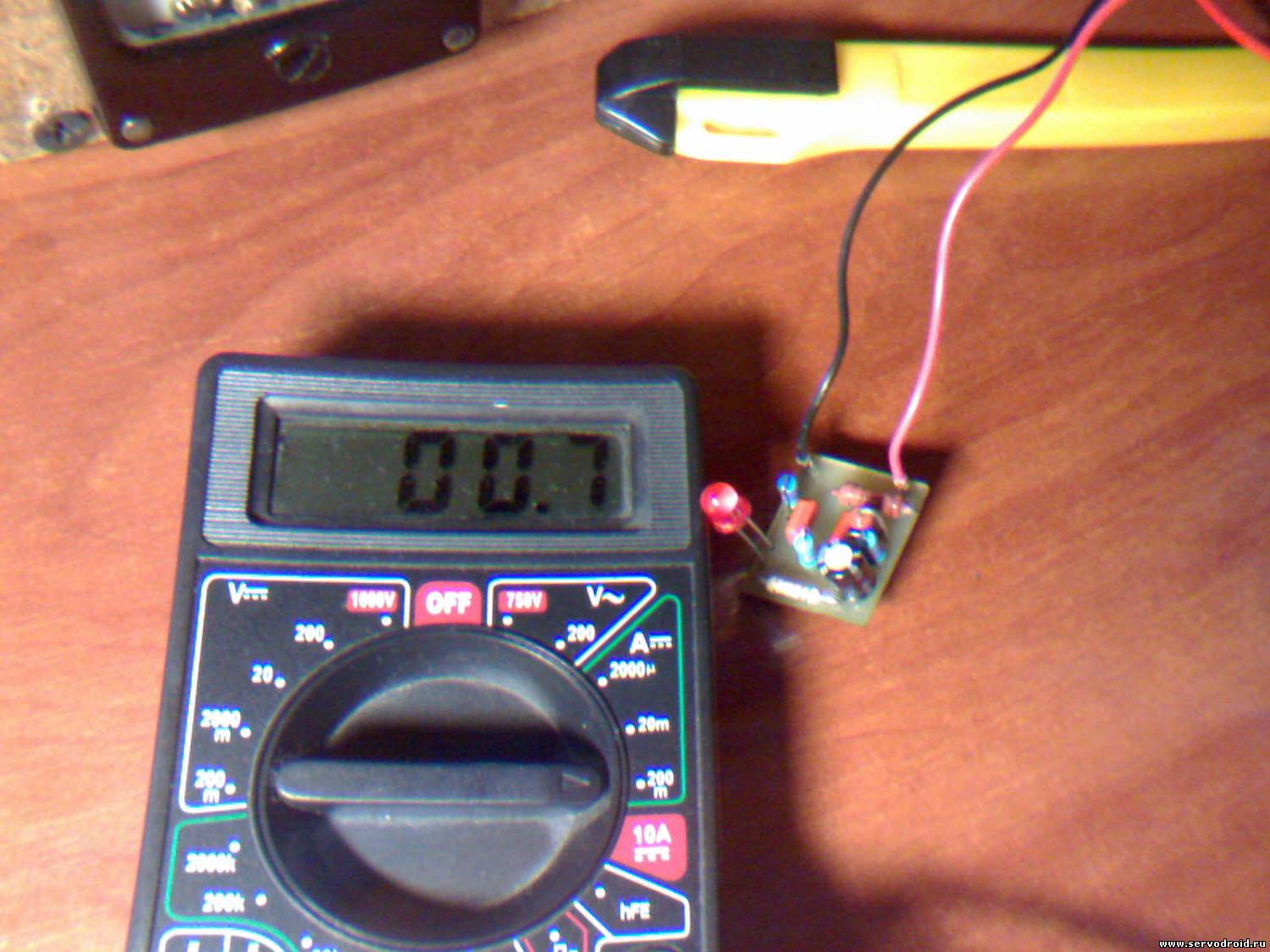

Фотографии моего изделия по данной схеме:

Примечания:
-все измерения производились при нагрузке в 47кОм
-фотографии сделаны камерой 1.3Mpix с увеличительным стеклом

Жду Ваших комментариев и вопросов!



Прикрепление
9890126.jpg(14Kb) · 5088593.jpg(123Kb) · 2007475.jpg(91Kb) · 3981232.jpg(68Kb) · 6812941.jpg(129Kb) · 7677566.jpg(149Kb) · 1653253.jpg(141Kb) · 1582328.jpg(136Kb) · 4478814.jpg(145Kb)
Профиль Личное сообщение Дом. страница icq Skype
16
Отправлено 11.03.2011 - 23:262
Начальная группа
1798 сообщений
Мужчина
Полезная штука.


Профиль Личное сообщение Дом. страница icq Skype
37
Отправлено 12.03.2011 - 01:053
Администраторы
3320 сообщений
Мужчина
Pe40rA,
Индикаторы несравненно незаменимая вещь ! Особенно пользуются спросом индикаторы на более низкое напряжение, 5В wink


Только дурак нуждается в порядке-гений господствует над хаосом...
Онлайн ЧАТ по робототехнике ! Заходи и общайся без регистрации =)
Профиль Личное сообщение Дом. страница icq Skype
31
Отправлено 12.03.2011 - 04:374
БЛОГГЕР
101 сообщений
Мужчина
отличная схемка!! biggrin clap


Профиль Личное сообщение Дом. страница icq Skype
9
Отправлено 12.03.2011 - 09:425
Администраторы
3320 сообщений
Мужчина
Pe40rA,
- может тебе выделить блог ?


Только дурак нуждается в порядке-гений господствует над хаосом...
Онлайн ЧАТ по робототехнике ! Заходи и общайся без регистрации =)
Профиль Личное сообщение Дом. страница icq Skype
31
Отправлено 12.03.2011 - 13:366
БЛОГГЕР
453 сообщений
Мужчина
собрал, классная штука! smile


в Крыму
Профиль Личное сообщение Дом. страница icq Skype
6
Отправлено 12.03.2011 - 15:267
БЛОГГЕР
453 сообщений
Мужчина

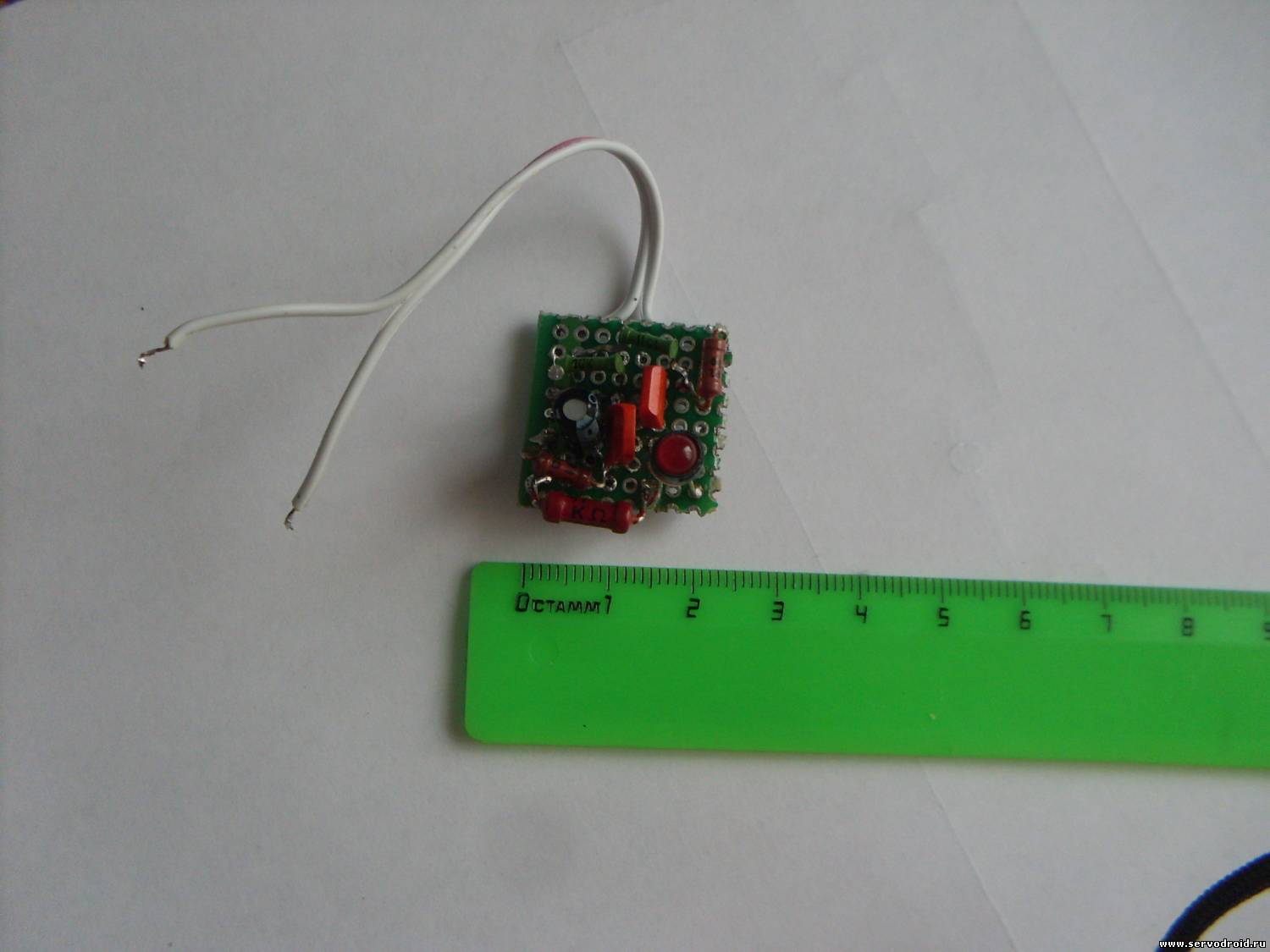

вот мой smile делал на макетку, что навесным мантажом, что к самой макетке припаивал wink почти также и вышло 20*20мм


Прикрепление
в Крыму
Профиль Личное сообщение Дом. страница icq Skype
6
Отправлено 12.03.2011 - 19:008
БЛОГГЕР
340 сообщений
Мужчина
Рад что всем понравилось!
S-T-A-L-K-E-R(А), пока рановато с блогом.


Профиль Личное сообщение Дом. страница icq Skype
16
Отправлено 08.09.2011 - 16:489
Участник
19 сообщений
Мужчина
А есть идеи как сделат многоуровневую шкалу? например на лм3914?


Профиль Личное сообщение Дом. страница icq Skype
0
Отправлено 20.10.2011 - 22:0010
Начальная группа
10 сообщений
Мужчина
Спасибо, нужная схемка.


Профиль Личное сообщение Дом. страница icq Skype
0
Отправлено 27.10.2011 - 22:0311
Начальная группа
1 сообщений
Мужчина
кт315 и кт361 под рукой не оказалось попробовал на 2n3904 и 2n3906 - толку ноль, тупо горит светодиод.


Профиль Личное сообщение Дом. страница icq Skype
0
Отправлено 03.12.2011 - 19:3712
Начальная группа
1798 сообщений
Мужчина
Кукловод, шкала на LM3914
http://www.servodroid.ru/forum/34-467-1


Профиль Личное сообщение Дом. страница icq Skype
37
Отправлено 07.12.2011 - 15:3113
Начальная группа
3 сообщений
Мужчина
Светодиод на сколько вольт брать


Профиль Личное сообщение Дом. страница icq Skype
0
Отправлено 07.12.2011 - 15:5114
БЛОГГЕР
340 сообщений
Мужчина
Quote (RigoLegio)
кт315 и кт361 под рукой не оказалось попробовал на 2n3904 и 2n3906 - толку ноль, тупо горит светодиод.

RigoLegio, Вы уверенны что 2n3904 и 2n3906 аналоги КТ315 и КТ361???


Nuclone, возьми на 5В. Можно и на 3, но тогда повесь резистор последовательно Ом так 500.


Профиль Личное сообщение Дом. страница icq Skype
16
Отправлено 07.12.2011 - 15:5415
Начальная группа
3 сообщений
Мужчина
Так я так понимаю что данная схема рассчитана на батарею 9вольт??? тоесть она будет показывать разрядку только если будет батарея на 9в? а нельзя взять батарею 4,5 в или там 3в


Профиль Личное сообщение Дом. страница icq Skype
0
