Робот с ИК бампером на логических элементах К155ЛА3 и 74НС00
Отправлено 23.03.2011 - 21:02226
Участник
162 сообщений
Мужчина
нет к меня другая проблема...
Ик диоды не очень сильно излучают...

Как сделать так что бы было сильнее... Подстроечный на макс делаю а всё равно слабо...

А если даже видит препятствие отьезжает только в одну сторону...

Добавлено (23.03.2011, 21:02)
---------------------------------------------
Может транзистор нужно другого номинала поставить?
Профиль Личное сообщение Дом. страница icq Skype
Цитата
4
Отправлено 23.03.2011 - 21:08227
Начальная группа
1798 сообщений
Мужчина
Quote
Ик диоды не очень сильно излучают...

Уменьши резистор через который они подключены, но так, чтобы ток через этот резистор не превысил ток коллектор-эммитер твоего транзистора.
Профиль Личное сообщение Дом. страница icq Skype
Цитата
38
Отправлено 23.03.2011 - 21:49228
Участник
162 сообщений
Мужчина
Quote (nightmare)
Уменьши резистор через который они подключены, но так, чтобы ток через этот резистор не превысил ток коллектор-эммитер твоего транзистора.

Учту...

Добавлено (23.03.2011, 21:49)
---------------------------------------------
А и у меня на Тамии и поэтому очень много питания ест... Какой минимальный вольтаж для него нужен???
Профиль Личное сообщение Дом. страница icq Skype
Цитата
4
Отправлено 23.03.2011 - 22:02229
Начальная группа
1798 сообщений
Мужчина
3 вольта по информации с роботшопа.
Профиль Личное сообщение Дом. страница icq Skype
Цитата
38
Отправлено 08.04.2011 - 00:32230
Участник
162 сообщений
Мужчина
Наслаждайтесь))) вот он))))
Только правый датчик не срабатывает на правый мотор)))


Профиль Личное сообщение Дом. страница icq Skype
Цитата
4
Отправлено 08.04.2011 - 01:14231
Участник
162 сообщений
Мужчина



Прикрепление

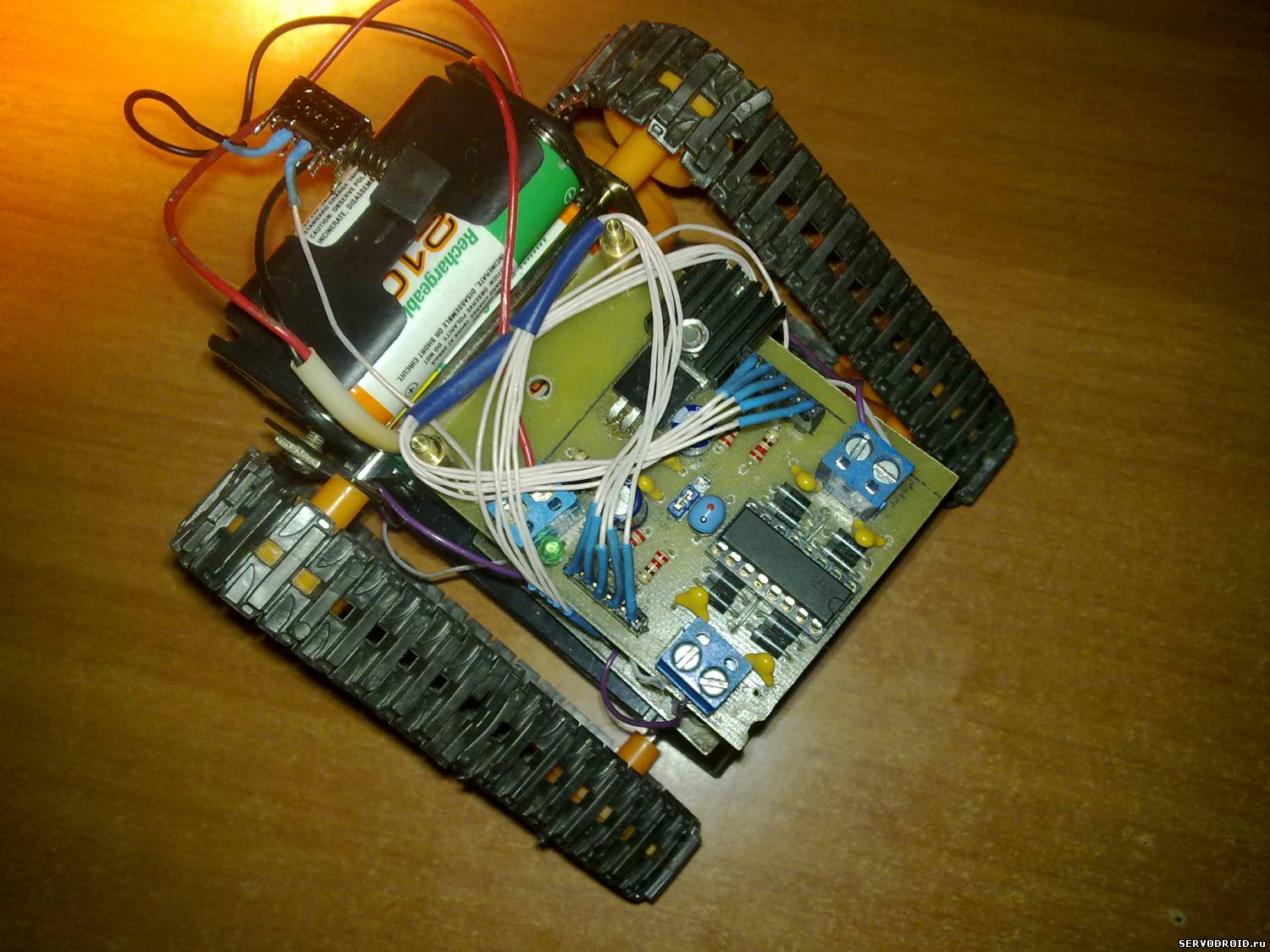

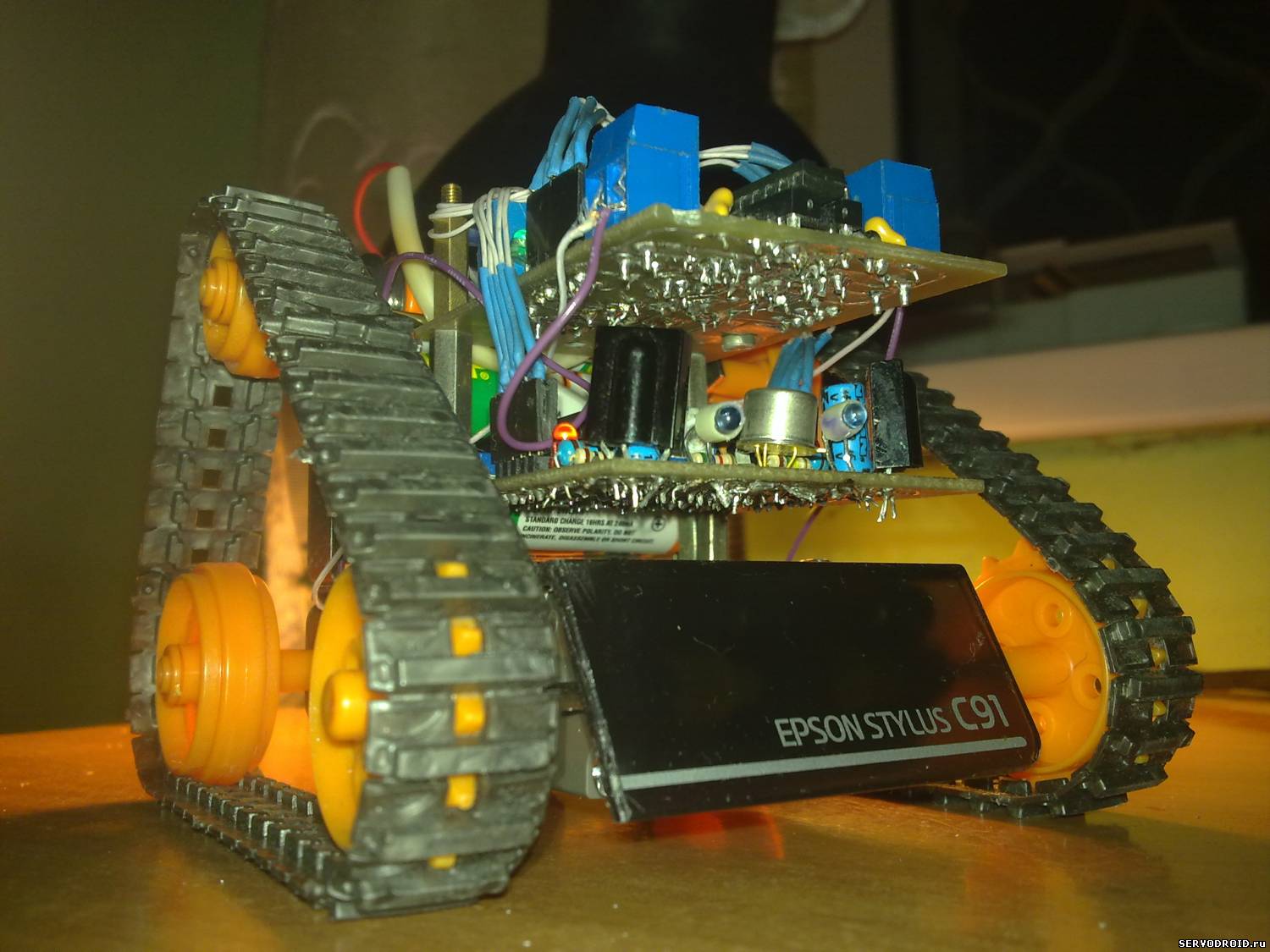

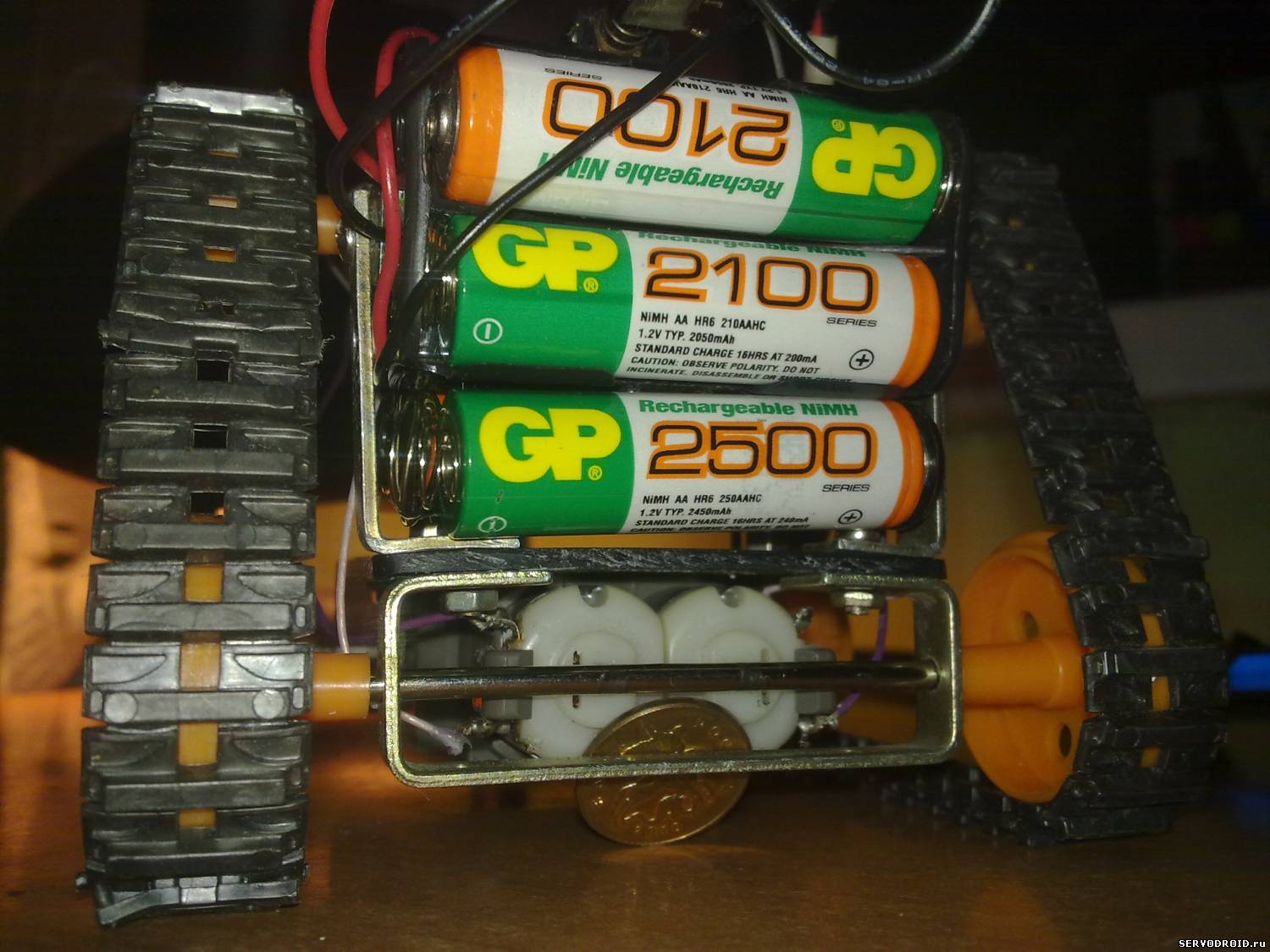

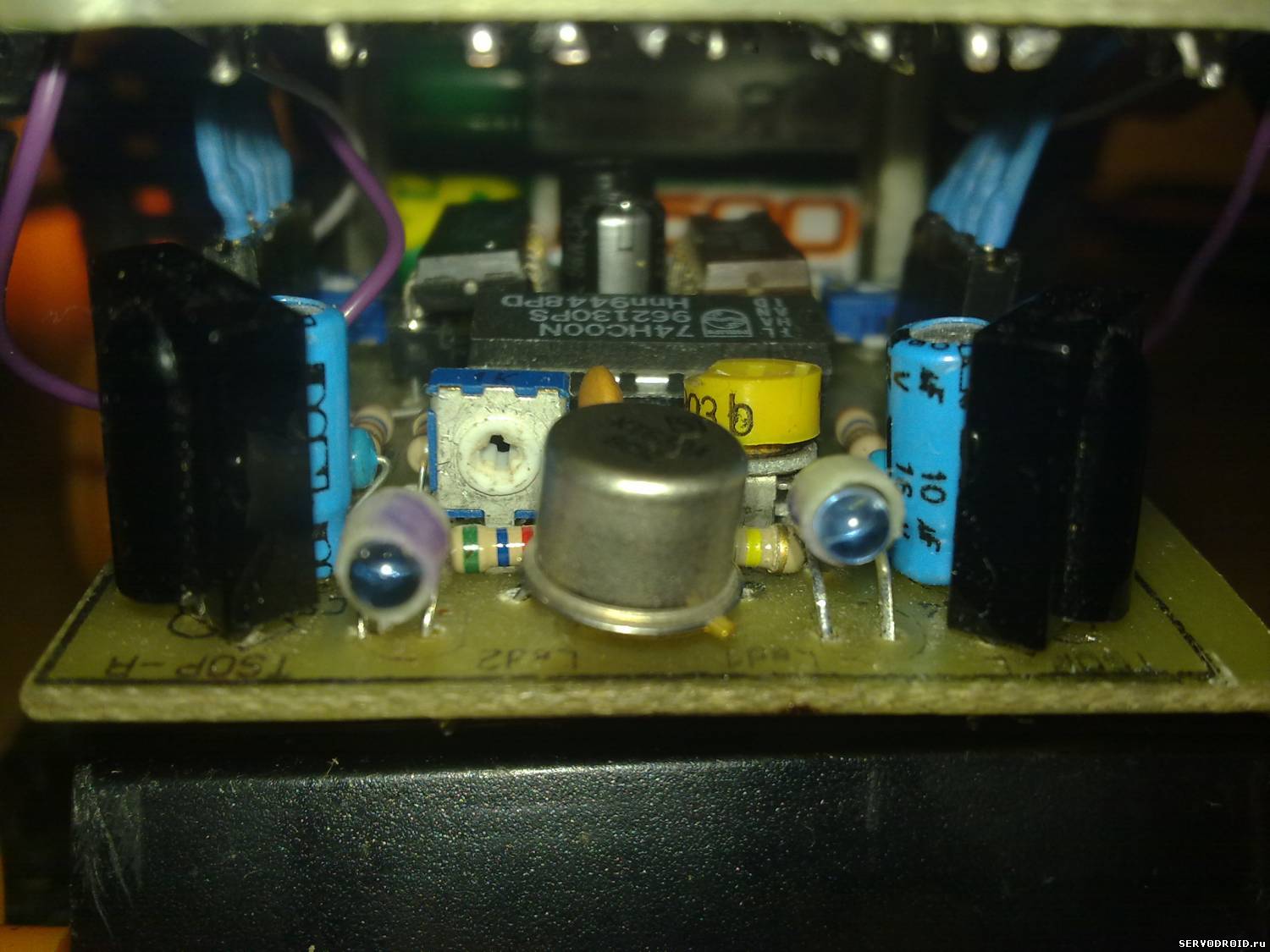

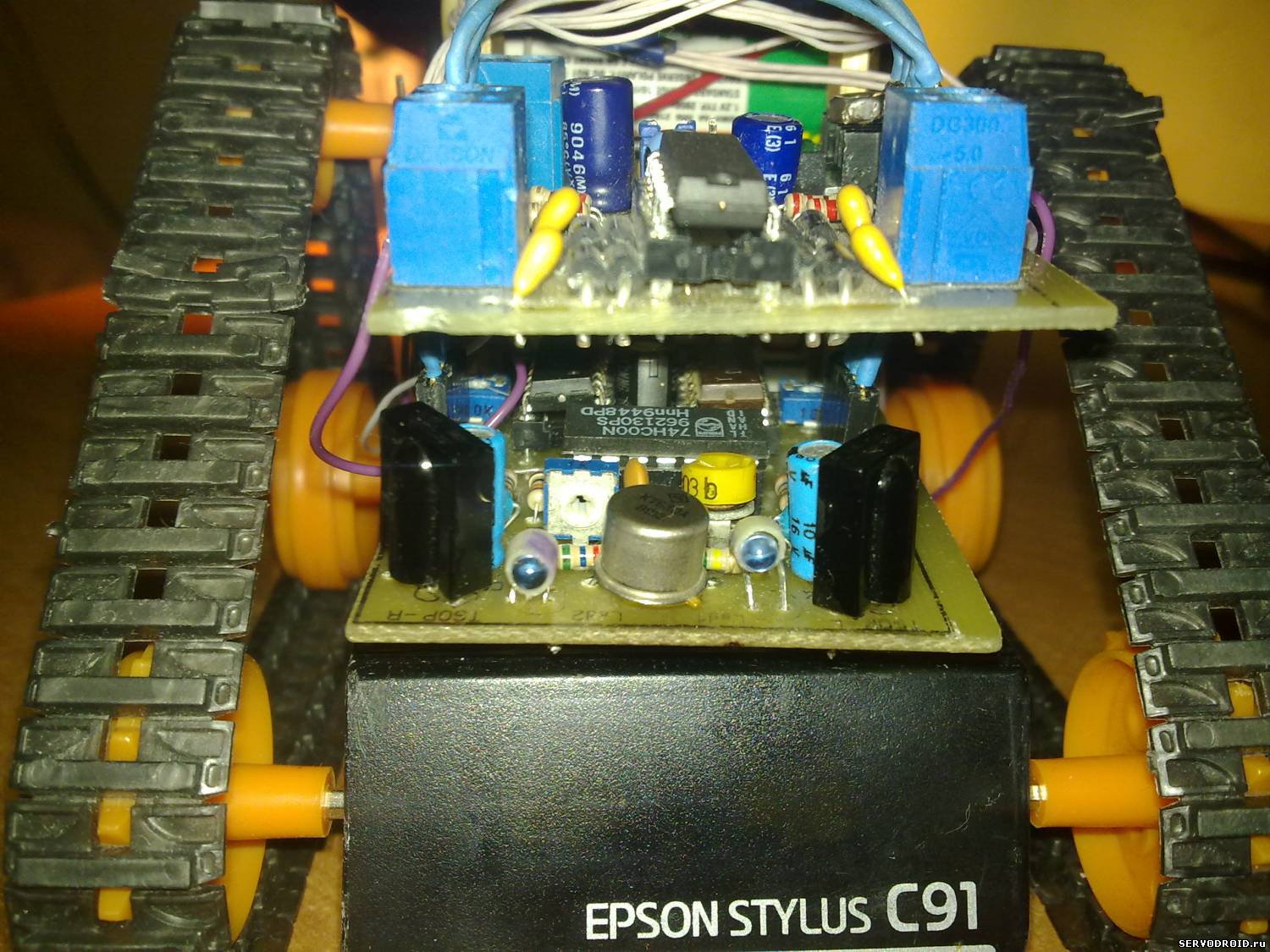

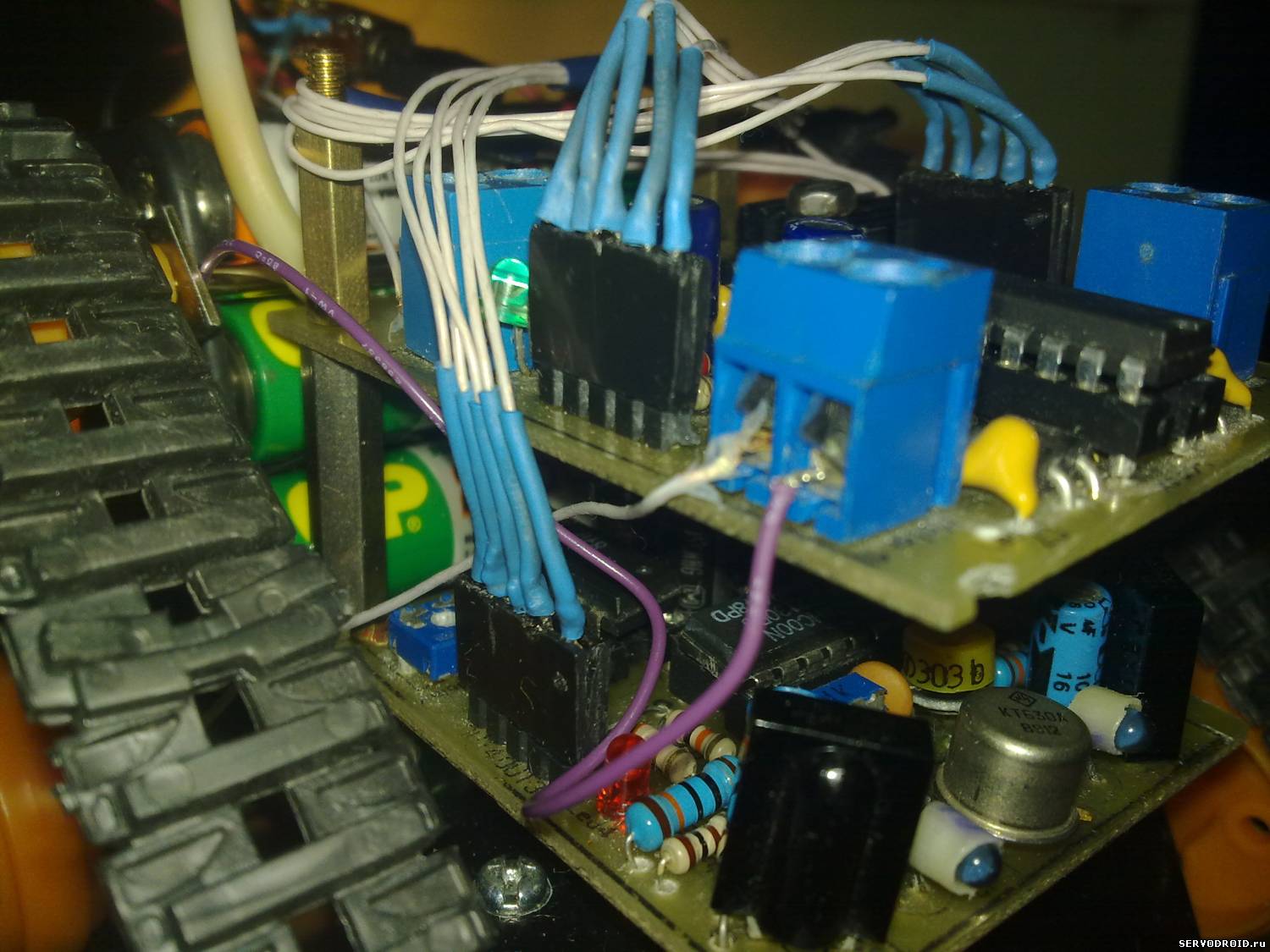

3712651.jpg(142.2 Kb) · 8996058.jpg(187.8 Kb) · 1452370.jpg(161.7 Kb) · 4302714.jpg(179.6 Kb) · 8091573.jpg(232.6 Kb) · 4531847.jpg(159.8 Kb) · 9979408.jpg(134.3 Kb)
Профиль Личное сообщение Дом. страница icq Skype
Цитата
4
Отправлено 08.04.2011 - 13:26232
БЛОГГЕР
90 сообщений
Мужчина
FliM, классный бот!!! слушайте, я вот тоже решил делать ик бампер, дайте схему передатчика и приёмника (вроде так) а то тут на сайте помню были схемы, сейчас что то нет wink


моя группа Вконтакте посвещённая робототехнике http://vkontakte.ru/BeamRobots
Профиль Личное сообщение Дом. страница icq Skype
Цитата
0
Отправлено 08.04.2011 - 16:51233
Участник
162 сообщений
Мужчина
http://myrobot.ru/wiki/index.php?n=Projects.BeamIRradar

Вот тут если самому делать то можео всё в одну плату уместить..
Профиль Личное сообщение Дом. страница icq Skype
Цитата
4
Отправлено 08.04.2011 - 18:20234
БЛОГГЕР
90 сообщений
Мужчина
я вот тоже поискал схемы и увидел вот http://robozone.su/2008....36.html
это же тоже ик бампер? тогда чем же они отличаются?


моя группа Вконтакте посвещённая робототехнике http://vkontakte.ru/BeamRobots
Профиль Личное сообщение Дом. страница icq Skype
Цитата
0
Отправлено 21.04.2011 - 22:24235
Участник
25 сообщений
Мужчина
а где схемка данного робота ? интересно посмотреть!
Профиль Личное сообщение Дом. страница icq Skype
Цитата
0
Отправлено 21.04.2011 - 23:54236
Начальная группа
1798 сообщений
Мужчина
Поищи поиском по сайту, она где-то есть, из главного меню вроде бы не найти.
Профиль Личное сообщение Дом. страница icq Skype
Цитата
38
Отправлено 22.04.2011 - 15:49237
Участник
162 сообщений
Мужчина
Вот))) По запросу)))


Прикрепление
___1553__74HC00.rar(1.24 Mb)
Профиль Личное сообщение Дом. страница icq Skype
Цитата
4
Отправлено 13.05.2012 - 00:36238
Участник +
189 сообщений
Мужчина
Прошу прощения, а нельзя ли выложить схему пожалуйста, а то в архиве только печатные платы.
Профиль Личное сообщение Дом. страница icq Skype
Цитата
14
Отправлено 13.05.2012 - 01:40239
Администраторы
3322 сообщений
Мужчина




Только дурак нуждается в порядке-гений господствует над хаосом...
Онлайн ЧАТ по робототехнике ! Заходи и общайся без регистрации =)
Профиль Личное сообщение Дом. страница icq Skype
Цитата
31
Отправлено 13.05.2012 - 03:18240
Участник
142 сообщений
Мужчина
А почему на 1ой схеме 2 аутпута?
Сейчас что-то не сообразить)
Профиль Личное сообщение Дом. страница icq Skype
Цитата
20
