В: Откуда выпаять l293D или аналогичный драйвер двигателя?
О: В дискетницах 2.5' есть драйвер шагового двигателя (который считывающую головку двигает) - LB1838, им можно управлять коллекторным двигателем. Этот драйвер даже удобнее чем L293D, т.к. у него меньше входов.
Но это не аналог L293D! LB1838 рассчитана на подключение двигателя с током потребления не более 400 мА.
LB1838 или аналогичный скорее всего есть и в CD дисководах.
L293 или аналог можно из старых принтеров/сканеров достать.

В: Как подключить питание к atmega16?
О: Всё в подробностях описано в Datasheet (тех. описание), скачать можно в гугле по запросу:
atmega16 Datasheet
atmega16 PDF
Или на http://datasheet4u.com/
или на аналогичном сайте.

PS: FAQ плавно переходит за рамки AVR.


Профиль Личное сообщение Дом. страница icq Skype
37
Отправлено 27.06.2011 - 18:3217
Заблокированные
182 сообщений
Мужчина

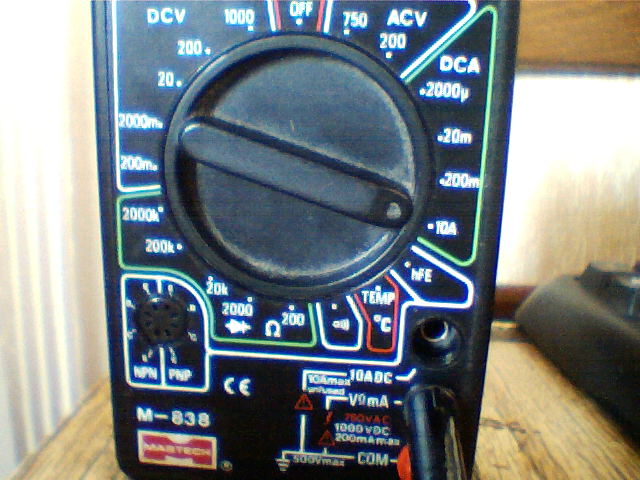

Еще вопрос вот мультиметр мой чтобы мерить амперы провода правильно стоят или нет?? И правильно ли я поставил ручку чтобы мерить амперы.


Прикрепление
Роботы, пережившие временную остановку электропитания, рассказывают о синем экране в конце тоннеля...
Профиль Личное сообщение Дом. страница icq Skype
2
Отправлено 27.06.2011 - 18:3418
Начальная группа
1798 сообщений
Мужчина
Красный воткни в гнездо 10ADC.
Черный в COM.


Профиль Личное сообщение Дом. страница icq Skype
37
Отправлено 27.06.2011 - 18:3719
Заблокированные
182 сообщений
Мужчина
0.02 показал мультиметр
тnightmare ты новорил что можно драйвер подобрать так что насчет этого


Роботы, пережившие временную остановку электропитания, рассказывают о синем экране в конце тоннеля...
Профиль Личное сообщение Дом. страница icq Skype
2
Отправлено 27.06.2011 - 18:3820
Начальная группа
1798 сообщений
Мужчина
Теперь застопори (зажми вал так, чтобы он не крутился) двигатель и измерь.


Профиль Личное сообщение Дом. страница icq Skype
37
Отправлено 27.06.2011 - 18:4021
Заблокированные
182 сообщений
Мужчина
0.20


Роботы, пережившие временную остановку электропитания, рассказывают о синем экране в конце тоннеля...
Профиль Личное сообщение Дом. страница icq Skype
2
Отправлено 27.06.2011 - 18:4122
Начальная группа
1798 сообщений
Мужчина
L293D подойдет. Т.к. 200 мА меньше чем 600 мА.
Даже LB1838 подойдет.

PS: валяется у меня один такой двигатель и ЕМНИП, 200 мА в стопоре там и не пахло, но это проверять еще надо.


Профиль Личное сообщение Дом. страница icq Skype
37
Отправлено 27.06.2011 - 18:4623
Заблокированные
182 сообщений
Мужчина

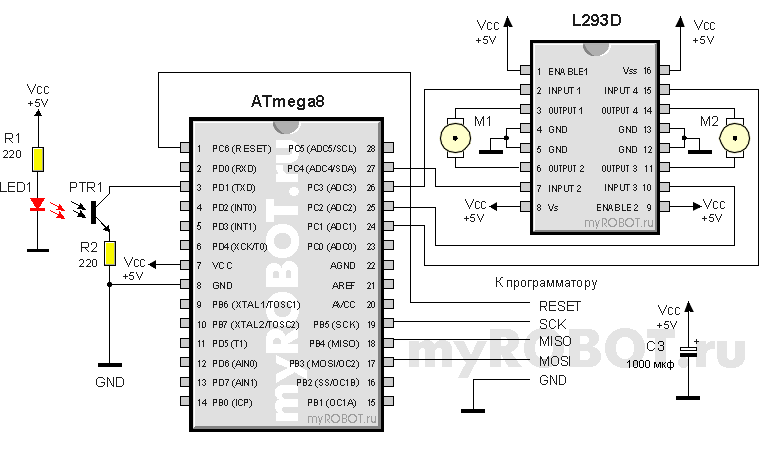

Допустим я изучу програмирование и куплю AT mega8 то можно использовать вот эту схему
Кстати на схеме c3 кондер на 1000 мкф а скока вольт


Прикрепление
Роботы, пережившие временную остановку электропитания, рассказывают о синем экране в конце тоннеля...
Профиль Личное сообщение Дом. страница icq Skype
2
Отправлено 27.06.2011 - 18:5424
Начальная группа
1798 сообщений
Мужчина
Можно. Но вообще когда ты изучишь это дело и основы электроники (тоже есть на easyelectronics), то думаю и сам разберешься как такую схему составить.
На не менее чем 5 вольт.


Профиль Личное сообщение Дом. страница icq Skype
37
Отправлено 27.06.2011 - 18:5425
БЛОГГЕР
340 сообщений
Мужчина


Профиль Личное сообщение Дом. страница icq Skype
16
Отправлено 27.06.2011 - 18:5626
Начальная группа
1798 сообщений
Мужчина
Готово.


Профиль Личное сообщение Дом. страница icq Skype
37
Отправлено 28.06.2011 - 14:1727
Заблокированные
182 сообщений
Мужчина
Di halt круто и понятно объясняет даже записывать ниче не надо все и так в голову лезет surprised

Добавлено (27.06.2011, 19:06)
---------------------------------------------

Добавлено (28.06.2011, 14:17)
---------------------------------------------
nightmare как мерить сопротивления мультиметром (моим )



Роботы, пережившие временную остановку электропитания, рассказывают о синем экране в конце тоннеля...
Профиль Личное сообщение Дом. страница icq Skype
2
Администраторы
3320 сообщений
Мужчина
Поставил галочку...


Только дурак нуждается в порядке-гений господствует над хаосом...
Онлайн ЧАТ по робототехнике ! Заходи и общайся без регистрации =)
Профиль Личное сообщение Дом. страница icq Skype
31
Отправлено 30.06.2011 - 13:4129
Начальная группа
1798 сообщений
Мужчина
{{TNT}}, там рассказано про то как мультиметром пользоваться и не говори, что ты не нашел:
http://google.ru/


Профиль Личное сообщение Дом. страница icq Skype
37
Отправлено 30.06.2011 - 18:5430
Заблокированные
182 сообщений
Мужчина


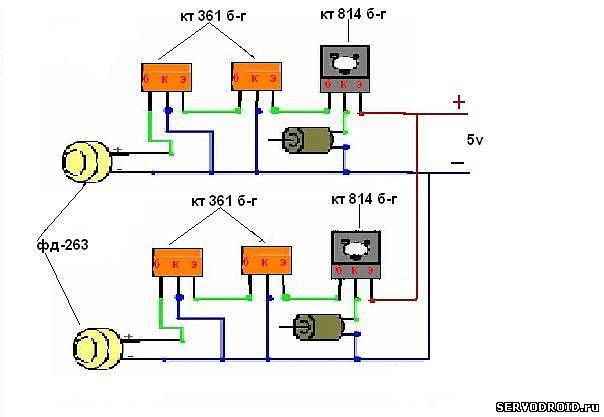

Прикрепление
Роботы, пережившие временную остановку электропитания, рассказывают о синем экране в конце тоннеля...
