Проблема с L293D. Мотор не останавливается.
Отправлено 05.12.2011 - 22:021
Участник
560 сообщений
Мужчина
Итак,всем доброе время суток,у меня такая проблема подключаю фототранзистор
все работает,включаю свет моторы начинают крутиться
выключаю свет моторы начинают медленно крутиться
что не так?

Добавлено (05.12.2011, 22:02)
---------------------------------------------
а у l293dne даташит такой же как на l293d???

nightmare: название темы должно отражать её суть!


Ростов-на-дону
Профиль Личное сообщение Дом. страница icq Skype
Цитата
8
Отправлено 05.12.2011 - 22:182
Администраторы
3417 сообщений
Мужчина
игорь, не закрывается драйвер до конца. Питание 5 в ? Поставь диоды на моторы, и по кондеру на 0.1мкф ерамический

Добавлено (05.12.2011, 22:18)
---------------------------------------------
Датащиты по идее да, толко у л293д нету в ссоставе схемы диодов



Только дурак нуждается в порядке-гений господствует над хаосом...
Онлайн ЧАТ по робототехнике ! Заходи и общайся без регистрации =)
Профиль Личное сообщение Дом. страница icq Skype
Цитата
34
Отправлено 05.12.2011 - 22:363
Участник
560 сообщений
Мужчина
S-T-A-L-K-E-R(А), значит завтра буду делать на л 293дне
питание 4 вольта!!!

Добавлено (05.12.2011, 22:36)
---------------------------------------------
S-T-A-L-K-E-R(А), а если без диодов с л293дне,ничего страшного?



Ростов-на-дону
Профиль Личное сообщение Дом. страница icq Skype
Цитата
8
Отправлено 05.12.2011 - 22:404
Администраторы
3417 сообщений
Мужчина
Quote (игорь)
а если без диодов с л293дне,ничего страшного?

- ничего хорошего. Диоды нужны обязательно чтобы защитить логику от самоиндукции на моторах.


Только дурак нуждается в порядке-гений господствует над хаосом...
Онлайн ЧАТ по робототехнике ! Заходи и общайся без регистрации =)
Профиль Личное сообщение Дом. страница icq Skype
Цитата
34
Отправлено 05.12.2011 - 22:535
Участник
560 сообщений
Мужчина
S-T-A-L-K-E-R(А), а куда ставить диоды надо???
на какие ножки?


Ростов-на-дону
Профиль Личное сообщение Дом. страница icq Skype
Цитата
8
Отправлено 05.12.2011 - 23:186
Начальная группа
1798 сообщений
Мужчина
Напряжение питания даже до до минимального по даташиту не дотягивает, не факт что работать будет.
Профиль Личное сообщение Дом. страница icq Skype
Цитата
38
Отправлено 06.12.2011 - 09:537
Участник
560 сообщений
Мужчина
Dimsan, ну я все-таки попробую на л293дне как на л293д


Ростов-на-дону
Профиль Личное сообщение Дом. страница icq Skype
Цитата
8
Отправлено 06.12.2011 - 11:598
Администраторы
3417 сообщений
Мужчина
Quote (Dimsan)
обнови в памяти даташит на L293D

-он говорит про ДНЕ. У нее в схееме не предусмотрены диоды. Или я не прав ?


Только дурак нуждается в порядке-гений господствует над хаосом...
Онлайн ЧАТ по робототехнике ! Заходи и общайся без регистрации =)
Профиль Личное сообщение Дом. страница icq Skype
Цитата
34
Отправлено 06.12.2011 - 12:019
Участник
560 сообщений
Мужчина
S-T-A-L-K-E-R(А), а на какие ноги надо ставить диоды???


Ростов-на-дону
Профиль Личное сообщение Дом. страница icq Skype
Цитата
8
Отправлено 06.12.2011 - 12:2010
Участник
560 сообщений
Мужчина
на какие ноги надо ставить диоды???

Добавлено (06.12.2011, 12:20)
---------------------------------------------
все подключил,мотор воообще молчит(подключал как л293д)!!!



Ростов-на-дону
Профиль Личное сообщение Дом. страница icq Skype
Цитата
8
Отправлено 06.12.2011 - 13:1811
Администраторы
3417 сообщений
Мужчина


Только дурак нуждается в порядке-гений господствует над хаосом...
Онлайн ЧАТ по робототехнике ! Заходи и общайся без регистрации =)
Профиль Личное сообщение Дом. страница icq Skype
Цитата
34
Отправлено 06.12.2011 - 13:2712
Участник
560 сообщений
Мужчина
S-T-A-L-K-E-R(А), если честно,то я вообще ничего непонял
ладно,подожду второй заказ(там 2 l293d)


Ростов-на-дону
Профиль Личное сообщение Дом. страница icq Skype
Цитата
8
Отправлено 06.12.2011 - 13:3813
Администраторы
3417 сообщений
Мужчина
Quote (игорь)
если честно,то я вообще ничего непонял

- Плохо, очень плохо. Так как тебе разжевывать уже надоело.

Quote
Тебе в этой схеме непонятно:
- что такое L1-L2 ?
Отвечаю: это твои моторы
- что такое D1-D8 ?
Отвечаю: это твои диоды (какие ? Ответ: 1n4004, 1n4007)
-что такое C1 ?
Отвечаю: это конденсатор пленочный

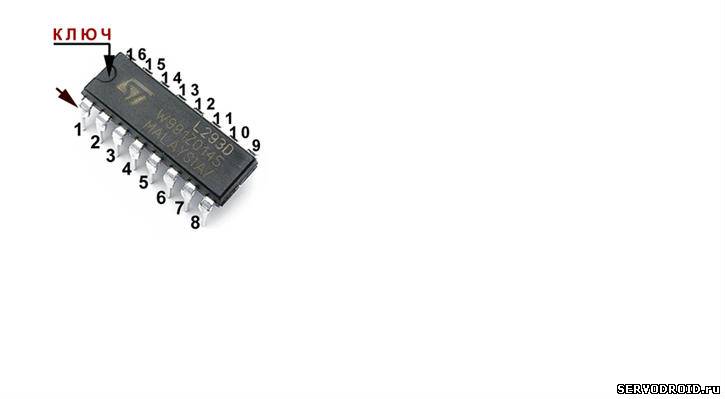

-что такое "прямоугольное с ножками пронумерованными" ?
Отвечаю: это микросхема L293DNE(или ее аналог)


Че тут еще может быть непонятного ? Ответ: ты просто не желаешь понимать.


Только дурак нуждается в порядке-гений господствует над хаосом...
Онлайн ЧАТ по робототехнике ! Заходи и общайся без регистрации =)
Профиль Личное сообщение Дом. страница icq Skype
Цитата
34
Отправлено 06.12.2011 - 13:4214
Участник
560 сообщений
Мужчина
S-T-A-L-K-E-R(А), спасибо за поддержку


Ростов-на-дону
Профиль Личное сообщение Дом. страница icq Skype
Цитата
8
Отправлено 06.12.2011 - 18:1815
Начальная группа
1798 сообщений
Мужчина
Качаем даташит (приложил), читаем features, делаем вывод про диоды. Диодов нет в версии B и E.
Отличия L293D от L293DNE:
"Все микросхемы линейки L293D имеют входы, совместимые с TTL-уровнями*, но лишь совместимостью уровней некоторые из них не ограничиваются. Так, L293DNE имеет не только совместимость с TTL по уровням напряжения, но и обладает входами с классической TT-логикой. То есть на неподключенном входе присутствует логическая "1". " Мой робот.

Питание занижено, ниже чем по даташиту - это нормально?


l293dne-1-.pdf (207.2 Kb)
