Плата Р/У
Отправлено 14.01.2012 - 08:581
Начальная группа
2 сообщений
Мужчина
Всем доброго времени суток, тут недавно мне в руки попала плата от Р/У машинки с пультом, но всё было вырвано все провода я нашёл только 1 функцию это вперёд а остальные 3 не могу( в гугле искал даташит на эту плату не нашёл( помогите определить как что подключить) там на плате есть буквы R, L, F, B, G. А на микросхеме написано TXM RX-2B ZY01H2. Заранее спасибо\)))







Профиль Личное сообщение Дом. страница icq Skype
Цитата
0
Отправлено 14.01.2012 - 11:362
Модераторы
174 сообщений
Мужчина

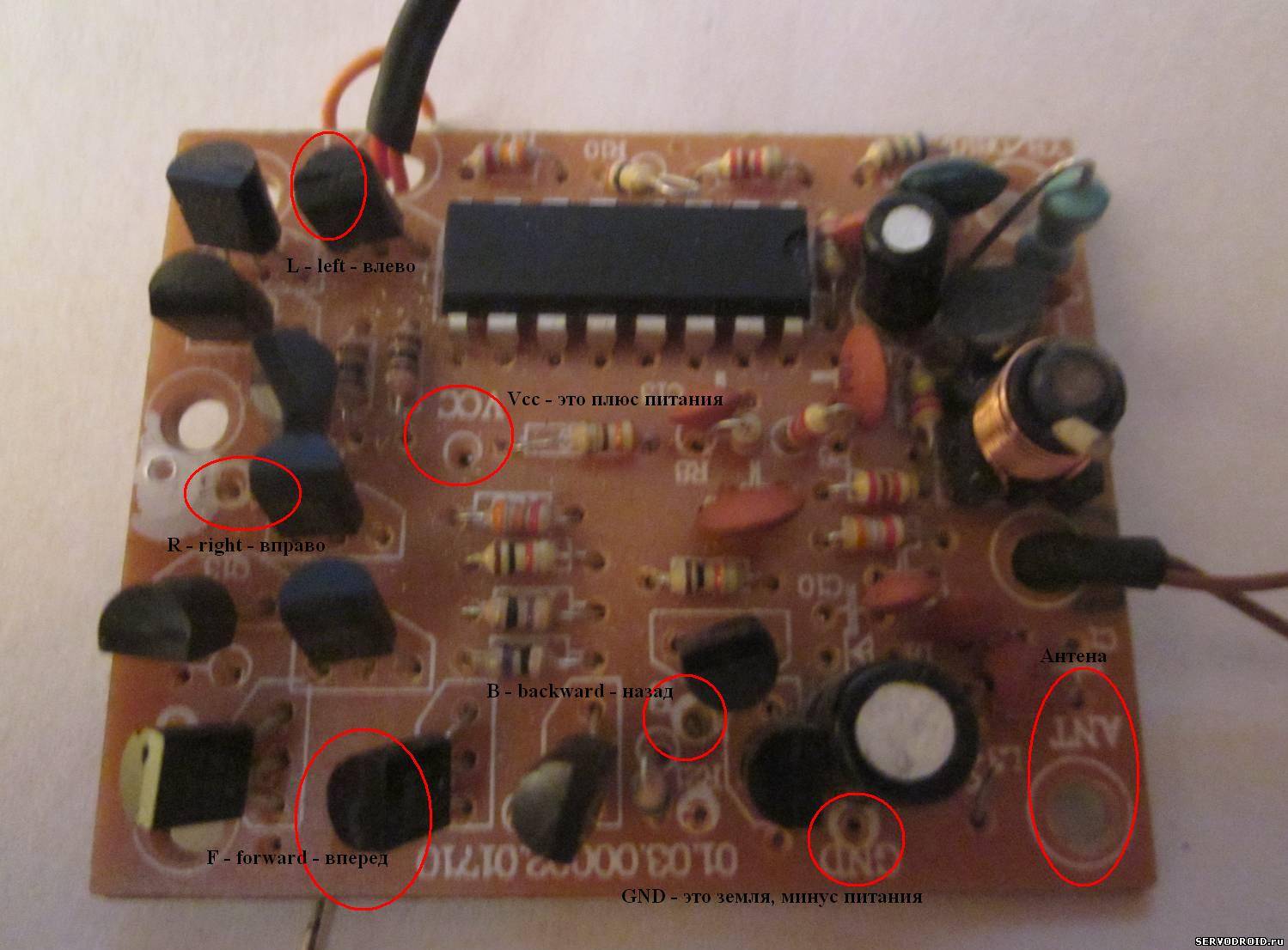

На фотографии много подписей закрыто, но думаю не ошибся с местоположением вывода R
Питание подключается к выводам Vcc и GND
Двигатель 1 подключается к выводам F и B
Двигатель 2 подключается к выводам R и L


Arduino - это зло!
Профиль Личное сообщение Дом. страница icq Skype
Цитата
7
Отправлено 14.01.2012 - 11:443
Администраторы
3417 сообщений
Мужчина
Quote (Aleks_Crow)
Двигатель 1 подключается к выводам F и B
Двигатель 2 подключается к выводам R и L

- эти буквы и значат направление- F-вперед, B-назад, R-вправо, L-влево... wink


Только дурак нуждается в порядке-гений господствует над хаосом...
Онлайн ЧАТ по робототехнике ! Заходи и общайся без регистрации =)
Профиль Личное сообщение Дом. страница icq Skype
Цитата
34
Отправлено 14.01.2012 - 11:504
Модераторы
174 сообщений
Мужчина
Quote (S-T-A-L-K-E-R(А))
- эти буквы и значат направление- F-вперед, B-назад, R-вправо, L-влево...

Я это подписал на рисунке wink


Arduino - это зло!
Профиль Личное сообщение Дом. страница icq Skype
Цитата
7
Отправлено 14.01.2012 - 11:525
БЛОГГЕР
101 сообщений
Мужчина
вот датащит там все расписано)


RX_2.zip (163.8 Kb) · RX_2B.pdf (133.9 Kb)
Профиль Личное сообщение Дом. страница icq Skype
Цитата
9
Отправлено 07.03.2012 - 19:096
Участник
21 сообщений
Мужчина
блин, а у меня есть две таких платы, от китайских машинок, в принципе восстановить их можно и будут работать, но хочу собрать пару роботов.
воооот, а микруху китаезную использовать можно в своих целях? я даташит нашел, он он там весь в иероглифах, а у меня с ними даже полсе поллитры никак
Профиль Личное сообщение Дом. страница icq Skype
Цитата
2
Отправлено 07.03.2012 - 20:217
Администраторы
3417 сообщений
Мужчина
Quote (Platen)
блин, а у меня есть две таких платы, от китайских машинок, в принципе восстановить их можно и будут работать, но хочу собрать пару роботов.
воооот, а микруху китаезную использовать можно в своих целях? я даташит нашел, он он там весь в иероглифах, а у меня с ними даже полсе поллитры никак

- можно платы восстановить, а систему управления задействовать в том же роботе. Причем раз две можно двух роботов замутить, один будет другим управлять ))


Только дурак нуждается в порядке-гений господствует над хаосом...
Онлайн ЧАТ по робототехнике ! Заходи и общайся без регистрации =)
Профиль Личное сообщение Дом. страница icq Skype
Цитата
34
Отправлено 15.04.2012 - 19:408
Участник
9 сообщений
Мужчина
У меня есть плата от машины р\у , а пульта р\у нет. На плате натисано P27M. Можно ли собрать пульт самим?


Нужно любить, то что делаешь, и тогда труд - даже самый грубый - возвышается до творчества.
Профиль Личное сообщение Дом. страница icq Skype
Цитата
3
Отправлено 15.04.2012 - 19:429
Начальная группа
1798 сообщений
Мужчина
Quote
Можно ли собрать пульт самим?

В теории можно. Если сфоткаешь плату с РУ приемником и при этом НЕ МУТНО, то если у меня такой же приемник я срисую схему с пульта на выходных.
Профиль Личное сообщение Дом. страница icq Skype
Цитата
38
Отправлено 16.04.2012 - 10:0810
Участник
9 сообщений
Мужчина




Нужно любить, то что делаешь, и тогда труд - даже самый грубый - возвышается до творчества.
Профиль Личное сообщение Дом. страница icq Skype
Цитата
3
Отправлено 16.04.2012 - 10:3511
Начальная группа
1798 сообщений
Мужчина
На микросхеме что-нибудь написано?
Профиль Личное сообщение Дом. страница icq Skype
Цитата
38
Отправлено 16.04.2012 - 16:3312
Участник
9 сообщений
Мужчина
sdrx2bds


Нужно любить, то что делаешь, и тогда труд - даже самый грубый - возвышается до творчества.
Профиль Личное сообщение Дом. страница icq Skype
Цитата
3
Отправлено 16.04.2012 - 19:4413
Начальная группа
1798 сообщений
Мужчина
с собой щас только для RX3 пульт, посмотрю потом на даче может там есть ДУ с микрухой RX2, но сомневаюсь.
Профиль Личное сообщение Дом. страница icq Skype
Цитата
38
Отправлено 23.04.2012 - 22:2114
Начальная группа
1798 сообщений
Мужчина
s_a_s_h_a, нашел РУ - там другая микросхема, так что не судьба.
Профиль Личное сообщение Дом. страница icq Skype
