робот "Без L293D"
Отправлено 16.04.2010 - 17:12181
Вы не заполнили профиль !
121 сообщений
Мужчина
ладно травлю
Профиль Личное сообщение Дом. страница icq Skype
Цитата
1
Отправлено 16.04.2010 - 18:54182
Вы не заполнили профиль !
121 сообщений
Мужчина

вот протравил правда плохо получилось ну лабно главное нет прирывов на дарожках


Профиль Личное сообщение Дом. страница icq Skype
Цитата
1
Отправлено 16.04.2010 - 19:47183
Начальная группа
1798 сообщений
Мужчина
Все правильно smile
Профиль Личное сообщение Дом. страница icq Skype
Цитата
38
Отправлено 16.04.2010 - 19:48184
Вы не заполнили профиль !
121 сообщений
Мужчина
собрал на светне фига не риагирует поткл питание мотор сразу начинает крутится закрыв фд всеравно крутится вопще выпаил его все пофиг крутится angry angry angry angry angry angry angry angry angry angry angry angry
Профиль Личное сообщение Дом. страница icq Skype
Цитата
1
Отправлено 16.04.2010 - 20:13185
БЛОГГЕР
453 сообщений
Мужчина
накасячил наверно wink


в Крыму
Профиль Личное сообщение Дом. страница icq Skype
Цитата
6
Отправлено 16.04.2010 - 20:21186
Участник +
134 сообщений
Мужчина
Quote (nightmare)
Все правильно

Зачем же ты его обманываешь? biggrin ведь он перепутал Базу с Эммитером. Если впаять оба транзистора одинаково, то один будет постоянно открыт, хорошо что транзисторы мощные, а то невыдержали бы ток, протекающий через Базу и сгорели, т.к. ток через Коллектор неидет вследствии сравнительно высокого сопротивления фотодиода.
Профиль Личное сообщение Дом. страница icq Skype
Цитата
3
Отправлено 16.04.2010 - 20:24187
Вы не заполнили профиль !
121 сообщений
Мужчина
а скинте плиз тогда нормал печатку ато я в их рисование не силён
Профиль Личное сообщение Дом. страница icq Skype
Цитата
1
Отправлено 16.04.2010 - 20:28188
Участник +
134 сообщений
Мужчина
Я так понимаю транзисторы КТ972?
Профиль Личное сообщение Дом. страница icq Skype
Цитата
3
Отправлено 16.04.2010 - 20:30189
Вы не заполнили профиль !
121 сообщений
Мужчина
кт972а это вроде анлог
Профиль Личное сообщение Дом. страница icq Skype
Цитата
1
Отправлено 16.04.2010 - 20:32190
Участник +
134 сообщений
Мужчина
Да, это аналог. Сейчас работаю под Линуксом, как найду рисовалку для ПП, тогда скину
Профиль Личное сообщение Дом. страница icq Skype
Цитата
3
Отправлено 16.04.2010 - 20:36191
Участник +
134 сообщений
Мужчина
А вообще подправить елементарно, сейчас попробую в графическом редакторе
Профиль Личное сообщение Дом. страница icq Skype
Цитата
3
Отправлено 16.04.2010 - 20:50192
Участник +
134 сообщений
Мужчина
Ссылка будет удалена. В следующий раз попрошу быть внимательнее! Программа предложенная вами работает только под Windows! Читайте отличия Виндоус и Линукс.
Кстати, является моей любимой программой biggrin

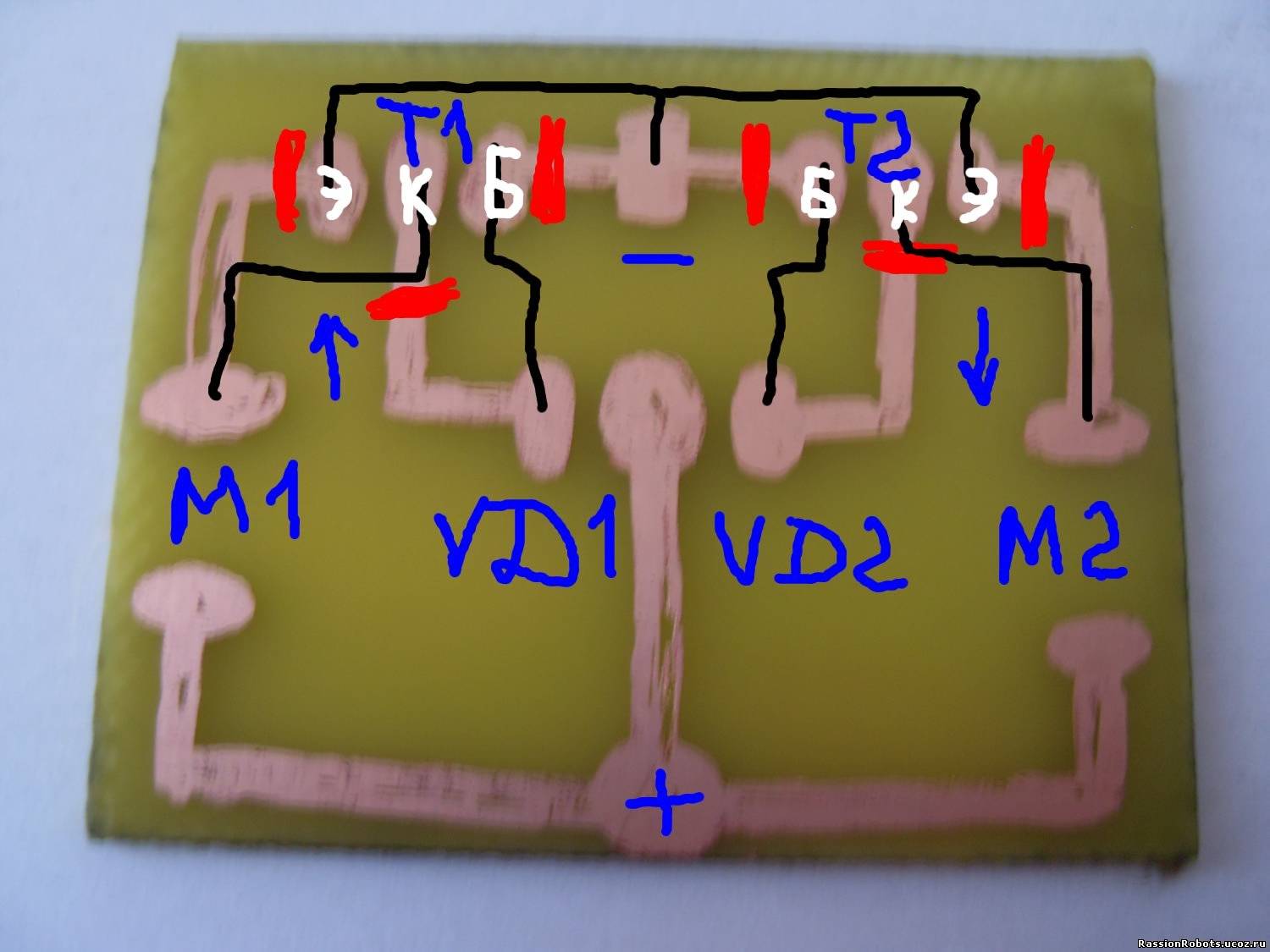

Стрелочками показана сторона с надписями на транзисторе. Так же условные обозначения деталей
Красным места разреза дорожек
Черным новые проводки, которые нужно подпаять



Профиль Личное сообщение Дом. страница icq Skype
Цитата
3
Отправлено 16.04.2010 - 20:53193
Вы не заполнили профиль !
121 сообщений
Мужчина
надпиши плиз выводы транз
Профиль Личное сообщение Дом. страница icq Skype
Цитата
1
Отправлено 16.04.2010 - 20:56194
Вы не заполнили профиль !
121 сообщений
Мужчина
ну ладно продалжеть буду завтра
Профиль Личное сообщение Дом. страница icq Skype
Цитата
1
Отправлено 16.04.2010 - 21:34195
Начальная группа
1798 сообщений
Мужчина
Quote
Зачем же ты его обманываешь? biggrin ведь он перепутал Базу с Эммитером. Если впаять оба транзистора одинаково, то один будет постоянно открыт, хорошо что транзисторы мощные, а то невыдержали бы ток, протекающий через Базу и сгорели, т.к. ток через Коллектор неидет вследствии сравнительно высокого сопротивления фотодиода.

Да не, все как надо, я даже специально достал из сортовика 2N3904, по середине база, слева эммитер, справа коллектор. Правый транзистор впаиваешь надписью к себе, левый наоборот, ошибок нет smile
Quote
кт972а это вроде анлог

Кто ж знал то, что у автора не хватит сообразительности посмотреть где у них какой вывод... dry
