20:43 ATM8ADB04 (ATmega8 Based Ascetic Development Board Ver.4) | ||

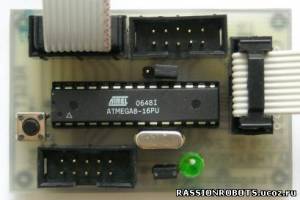

 Часть 1: ATM8ADB04 - универсальная плата для разработки устройств на основе микроконтроллера ATmega8. На гнёзда выведены все порты микроконтроллера. плата готова к эксплуатации сразу после сборки. Программирование микроконтроллера на плате возможно любым программатором, поддерживающим интерфейс ISP (в том числе, простой LPT-программатор из пяти проводов). Особенности: • Плата односторонняя, разводка разработана специально для домашнего изготовления методом ЛУТ; • Ширина дорожек = 20 mil (~0.5 мм); • Кнопка сброса микроконтроллера; • Управляемый перемычкой индикатор питающего напряжения на плате; • Возможность подачи внешнего тактового сигнала на XTAL1 через разъём для внутрисхемного программирования (так же управляется перемычкой); • Во внешние разъёмы выведены все 23 линии портов ввода-вывода, включая XTAL1, XTAL2 и RESET. Внутри каждого разъёма соблюдена нумарация линий (например, PD0, PD1, PD2, ..., PD7) в соответствии с нумерацией выводов разъёма (3, 4, 5, ..., 10); • Первые два вывода разъёмов каждого из портов ввода-вывода (не путать с разъёмом для программирования) используются для питания периферийных устройств; • Все разъёмы на плате подписаны. Возле каждой пары Питание-Земля, со стороны дорожки Питания есть знак "+". Вид сверху:

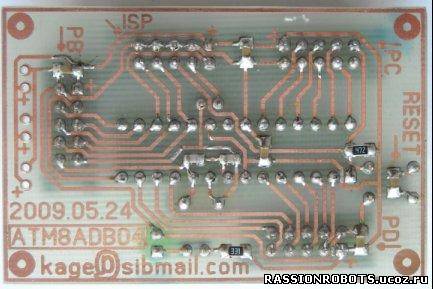

Вид на плату снизу:
 Габариты платы:
 Вид разводки печатной платы:
 Файл разводки печатной платы в формате *.lay (выполнено в Sprint-Layout 5.0):
Скачать файл: PCB.rar
Список деталей для полной сборки платы:
• 4 разъёма IDC-10 "прямые" (в магазинах могут называться BH-10); • 1 панелька DIP-28 узкая; • 2 пары штырьевых вилок на плату; • 2 перемычки; • 1 кварцевый резонатор (16 МГц и меньше для ATmega8 или 8 МГц и меньше для ATmega8L); • 1 кнопка; • 1 светодиод; • 2 SMD-конденсатора ёмкостью 20 пФ типоразмера 0805 (предпочтительнее) или 1206; • 5 SMD-конденсаторов ёмкостью 0.1 мкФ типоразмера 0805 или 1206 (предпочтительнее); • 1 SMD-резистор 330 Ом, типоразмера 0805 или 1206 (предпочтительнее); • 1 SMD-резистор 4.7-10 кОм типоразмера 0805 или 1206 (предпочтительнее); В зависимости от Ваших возможностей и потребностей, часть деталей можно не использовать. Обязателен к установке подтягивающий резистор 4.7-10 кОм для линии RESET, его отсутствие может привести к нестабильной работе микроконтроллера.  Изготовление печатной платы для ATM8ADB04.
Распечатать схему на бумаге из глянцевого журнала, используя лазерный принтер.  Для изготовления платы понадобится кусок стеклотекстолита не менее 45х65 мм.
 Желательно отшлифовать плату, используя машинное или растительное масло, пасту ГОИ и кусок хлопковой ткани.
 После шлифовки поверхность должна быть гладкой, без царапин.
 Распечатанную схему приложить тонером к плате. Прогладить утюгом, без сильного нажима через лист обычной бумаги. Нельзя сказать, какой температурный режим выбрать - каждый тонер имеет свою температуру плавления. Я использую фирменный тонер для принтера Xerox Phaser 3117. Регулятор утюга - на отметке Cotton.
После проглаживания утюгом - в воде без нажима гладить мягкой губкой (хорошо подходит целлюлозная губка, неплохие результаты даёт и обычная хозяйственная) до полного удаления бумаги из пространств между проводниками:  Можно приступать к травлению.
Для ускорения процесса травления, можно использовать мягкую кисточку: следует равномерно гладить ей плату до полного стравливания меди.  Привет! Желаешь собрать не сложного в сборке робота? Ты пришел по адресу! =) Именно у нас на сайте ты сможешь найти подробные статьи по сборке шаг-за-шагом своего первого робота, а так же многих других роботов, и даже для соревнований. Помоги нашему проекту! Зарегистрируйся на нашем сайте и приходи в наш Online-чат или форум и делись своими поделками и своим прогрессом - ведь именно твоя активность привлекает к робототехнике все больше и больше внимания начинающих - они смотрят на твой успех и хотят стать такими же крутыми, а нам очень приятно видеть что у вас все получается. А если что-то не получается - мы поможем ;) | ||
|
| ||
