Форум » Проекты по робототехнике » Частные проекты » Простой робот на L293D и микросхеме К155ЛН1 (Обсуждение, ваши вопросы)
Простой робот на L293D и микросхеме К155ЛН1
Отправлено 27.11.2009 - 23:171
Администраторы
571 сообщений
Мужчина
В этой теме обсуждается статья о "Простом роботе на L293D и микросхеме стандартной логики К155ЛН1"

Если вам что-то не понятно, не знаете где достать нужные детали, не знаете как собрать и требуется помощь ? То мы вам обязательно поможем wink



Я Админ
Профиль Личное сообщение Дом. страница icq Skype
Отправлено 28.11.2009 - 15:052
Администраторы
571 сообщений
Мужчина
Матерьял добавлен. Тема открыта.


Я Админ
Профиль Личное сообщение Дом. страница icq Skype
Отправлено 28.11.2009 - 15:323
Администраторы
571 сообщений
Мужчина
Готовится платформа для робота:

1. Подготовка редуктора для бота, разбор, чистка от грязи и лишних деталей

2. Скрепляем два редуктора вместе

3. Крепим третье, опорное, колесо

4. Делаем платформу крепкой, крепим кусок оргстекла, который послужет ребром жесткости и основой для электроники

Продолжение следует... wink



Я Админ
Профиль Личное сообщение Дом. страница icq Skype
Отправлено 28.11.2009 - 16:084
Администраторы
571 сообщений
Мужчина
Итог: Готовая платформа. Осталось только разобраться с электроникой.

Продолжение следует... wink



Я Админ
Профиль Личное сообщение Дом. страница icq Skype
Отправлено 01.12.2009 - 15:335
БЛОГГЕР
310 сообщений
Мужчина
Куль!!!!!
Quote (S-T-A-L-K-E-R)
Продолжение следует...

Долго есче????????


Профиль Личное сообщение Дом. страница icq Skype
8
Отправлено 01.12.2009 - 16:366
Администраторы
571 сообщений
Мужчина
Остальсь только электронику собрать.
Приимущество этого робота в том, что для отслеживания линии на понадобится всего лиш один датчик wink


Я Админ
Профиль Личное сообщение Дом. страница icq Skype
Отправлено 03.12.2009 - 17:577
Участник
162 сообщений
Мужчина
sad Дайте плз схему в сприн лэйоте а то мучаюсь мучаюсь не как не получается Я ещё сделал так чтоо бы бол с логическим элементом не для плавных поворотов а всё равно не понимаю чё за хня скажите пожалуйста как делать исправте ожибки в моей схеме если кто сможет помилуйте туплю и туплю а всё собрать не могу.
Вот первоначальный источник.
http://myrobot.ru/stepbystep/el_simple_robot_for_line.php sad sad sad sad sad sad sad sad sad sad sad sad sad

Добавлено (03.12.2009, 17:57)
---------------------------------------------
Или если можешь отправь свою пожалуйсто



Прикрепление
0682249.lay(25.1 Kb)
Профиль Личное сообщение Дом. страница icq Skype
4
Отправлено 03.12.2009 - 18:268
Администраторы
571 сообщений
Мужчина
Quote (FliM)
Прикрепления: 0682249.lay(25Kb)

не могу открыть, скинь еще раз, но перед этим убедись что это то что надо.


Я Админ
Профиль Личное сообщение Дом. страница icq Skype
Отправлено 04.12.2009 - 16:569
Участник
162 сообщений
Мужчина
((Посмотри пожалуйста Или ты можешь связатьься со мной 420111481 ася


Прикрепление
4169997.rar(14.0 Kb)
Профиль Личное сообщение Дом. страница icq Skype
4
Отправлено 04.12.2009 - 18:1210
Участник
162 сообщений
Мужчина
скинь свою платууу пожалуйсто а то все сайты облазил всё равно не помогает только на этом сайте норм
А Это та не смог зайти изза сприн лайта потому что я в 5,0 рисовал а у тебя 4,0 вот почему


Прикрепление
Sprint5.0.rar(4.29 Mb)
Профиль Личное сообщение Дом. страница icq Skype
4
Отправлено 04.12.2009 - 19:0011
Администраторы
571 сообщений
Мужчина
FliM,
ножки 4 и 5 микросхемы L293D не подключены к общему минусу. Или там перемычка ? (не указано что стоит )


Я Админ
Профиль Личное сообщение Дом. страница icq Skype
Отправлено 04.12.2009 - 19:0812
Администраторы
571 сообщений
Мужчина
Идем дальше...
ножка 2 (л293д) должна идти к нржке 1 (к155лн1) На той схеме идет на 4 ножку... dry
По какой схеме ты ее собирал в спринт лаете ? wacko


Я Админ
Профиль Личное сообщение Дом. страница icq Skype
Отправлено 04.12.2009 - 19:0913
Администраторы
571 сообщений
Мужчина
Quote (FliM)
можешь связатьься со мной 420111481 ася

не, только скайп или е-маил


Я Админ
Профиль Личное сообщение Дом. страница icq Skype
Отправлено 04.12.2009 - 19:3514
Участник
162 сообщений
Мужчина
ну в скайп зайди сейчас


Профиль Личное сообщение Дом. страница icq Skype
4
Отправлено 04.12.2009 - 20:5515
Администраторы
571 сообщений
Мужчина

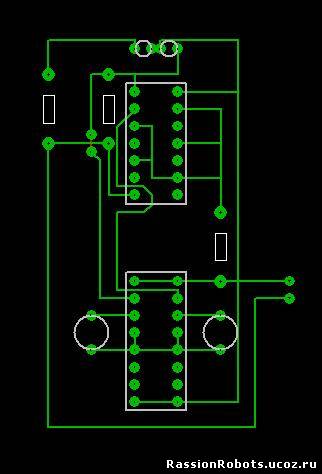

Вот набросал за пару минут схемку, правильность проверяется. Ошибки возможны, так что ждите или проверяйте, детали не подписывал...


Прикрепление
155L293.rar(2.6 Kb) · 5431004.jpg(19.7 Kb)
