Драйвер двигателя
Отправлено 27.10.2011 - 18:381
Участник
182 сообщений
Мужчина

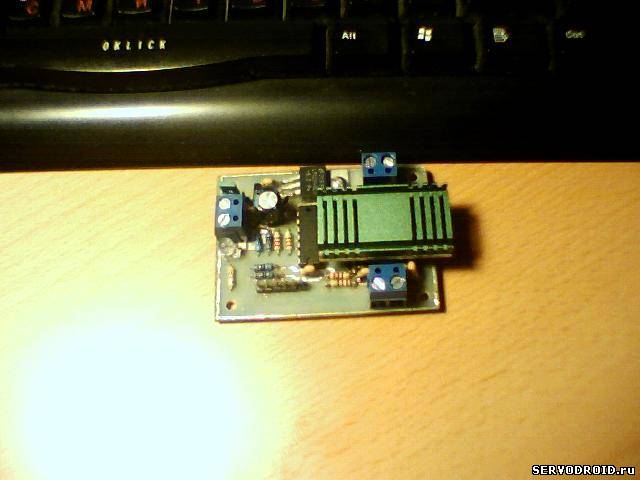

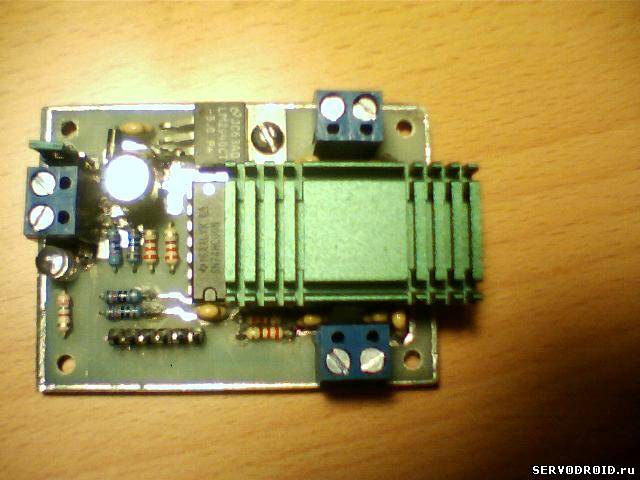

На днях пришли микросхемы HC7400 и я наконец-то доделал драйвер двигателя на L293D вот от сюда http://www.servodroid.ru/news/2009-08-15-26 Ребята подскажите как его использовать без мк (т.к. универсальная плата еще не собрана))) И на что влияет перемычка. Может быть можно сделать простого лайнтрейсера. И вообще как проверить что все собрано правильно и работает?




Роботы, пережившие временную остановку электропитания, рассказывают о синем экране в конце тоннеля...
Профиль Личное сообщение Дом. страница icq Skype
Цитата
2
Отправлено 27.10.2011 - 19:032
БЛОГГЕР
52 сообщений
Мужчина
{{TNT}}, а что за перемычка?
Для лайнтрейсера наверно "жирновато" будет (мое мнение), я его проверял просто подключая питание 5В на входа.
[offtop] А так до сих пор лежит, пока еще не придумал куда пристроить [/offtop]
Профиль Личное сообщение Дом. страница icq Skype
Цитата
6
Отправлено 27.10.2011 - 19:183
Участник
182 сообщений
Мужчина
Где кондер электролитический


Роботы, пережившие временную остановку электропитания, рассказывают о синем экране в конце тоннеля...
Профиль Личное сообщение Дом. страница icq Skype
Цитата
2
Отправлено 27.10.2011 - 19:294
БЛОГГЕР
52 сообщений
Мужчина
[offtop] {{TNT}}, ааа, джампер переключает питание на двигателя. Или входное питает или через микросхему [/offtop]
Профиль Личное сообщение Дом. страница icq Skype
Цитата
6
Отправлено 27.10.2011 - 19:365
Участник
182 сообщений
Мужчина
Vsys я так понял через микруху, а vin через клеммник, то есть отдельное питание.


Роботы, пережившие временную остановку электропитания, рассказывают о синем экране в конце тоннеля...
Профиль Личное сообщение Дом. страница icq Skype
Цитата
2
Отправлено 27.10.2011 - 20:326
Начальная группа
1798 сообщений
Мужчина
{{TNT}},
DIR1(2) EN1(2) МОТОР1(2)
1 1 Вперед
0 1 Назад
1 0 Стоп
0 0 Стоп

Где еденица это 5 вольт на указанном в таблице входе.
0 - 0 вольт (либо вход подключен к минусу, либо не подключен никуда, т.к. там и так резистор на минус)
Профиль Личное сообщение Дом. страница icq Skype
Цитата
38
Отправлено 27.10.2011 - 21:327
Администраторы
3417 сообщений
Мужчина
{{TNT}},

- неплохо. =)

А там можно сделать дачик линии на lm311й с цифровым выходом, и посадить его на инайбл.


Только дурак нуждается в порядке-гений господствует над хаосом...
Онлайн ЧАТ по робототехнике ! Заходи и общайся без регистрации =)
Профиль Личное сообщение Дом. страница icq Skype
Цитата
34
Отправлено 28.10.2011 - 04:478
Участник
182 сообщений
Мужчина
Я изготавливал эту плату, что бы наконец - то научиться программировать. Но так как универсальная плата недособрана, то буду испытывать драйвер без мк.

Добавлено (28.10.2011, 04:47)
---------------------------------------------
S-T-A-L-K-E-R(А) вот этот http://www.servodroid.ru/news/2009-08-15-25



Роботы, пережившие временную остановку электропитания, рассказывают о синем экране в конце тоннеля...
Профиль Личное сообщение Дом. страница icq Skype
Цитата
2
Отправлено 28.10.2011 - 09:149
Модераторы
174 сообщений
Мужчина

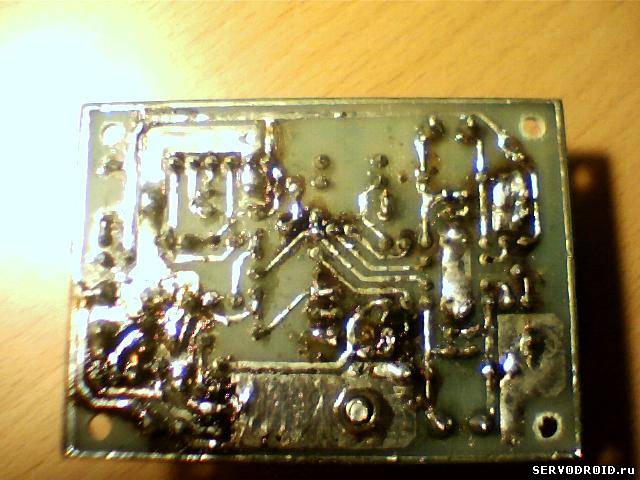

{{TNT}}, могу Вам посоветовать изнаночную сторону (проводники) платы обработать ватным спонжом, смоченным в ацетоне - это уберет с платы все излишки канифоли и она приобретет приятный вид.


Arduino - это зло!
Профиль Личное сообщение Дом. страница icq Skype
Цитата
7
Отправлено 28.10.2011 - 13:2710
Участник
182 сообщений
Мужчина
Бензин подойдет??


Роботы, пережившие временную остановку электропитания, рассказывают о синем экране в конце тоннеля...
Профиль Личное сообщение Дом. страница icq Skype
Цитата
2
Отправлено 28.10.2011 - 18:3711
Начальная группа
1798 сообщений
Мужчина
В нём тоже растворяется, но хуже.
Профиль Личное сообщение Дом. страница icq Skype
Цитата
38
Отправлено 28.10.2011 - 19:2612
БЛОГГЕР
52 сообщений
Мужчина
[offtop] nightmare, а чем плоха спиртобензиновая смесь (Калоша)?[/offtop]
Профиль Личное сообщение Дом. страница icq Skype
Цитата
6
Отправлено 28.10.2011 - 19:3813
Начальная группа
1798 сообщений
Мужчина
[offtop] luxx, не знаю чем плоха, быть может тем, что проще купить ацетон? [/offtop]
Профиль Личное сообщение Дом. страница icq Skype
Цитата
38
Отправлено 29.10.2011 - 12:3714
Участник
182 сообщений
Мужчина
Ух ты. У меня и есть калоша. Просто купил теперь надо его использовать. Как кончится куплю ацетон.


Роботы, пережившие временную остановку электропитания, рассказывают о синем экране в конце тоннеля...
Профиль Личное сообщение Дом. страница icq Skype
Цитата
2
Отправлено 29.10.2011 - 14:1915
Администраторы
3417 сообщений
Мужчина
{{TNT}}, ага, можно его smile


Только дурак нуждается в порядке-гений господствует над хаосом...
Онлайн ЧАТ по робототехнике ! Заходи и общайся без регистрации =)
Профиль Личное сообщение Дом. страница icq Skype
Цитата
34
