Вопросы от начинающих
Отправлено 02.12.2011 - 21:131
Участник
560 сообщений
Мужчина
Всем привет,купил микросхему л293д,все сделал,а моторы просто крутятся,я фототранзисторы не подключал,просто подключил моторы и питание,а моторы просто крутятся,что делать?




Ростов-на-дону
Профиль Личное сообщение Дом. страница icq Skype
8
Отправлено 02.12.2011 - 21:192
Участник
560 сообщений
Мужчина

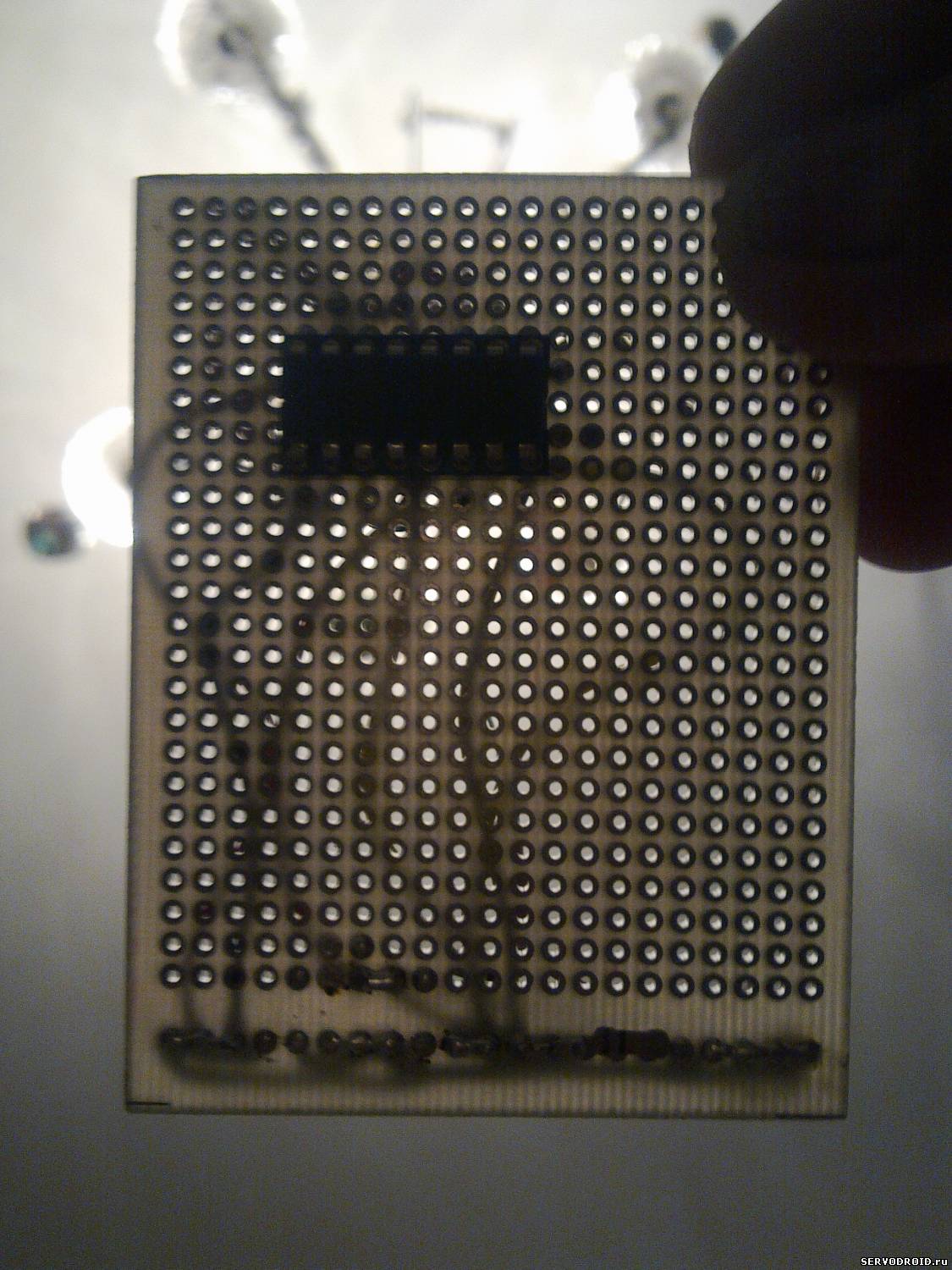

делаю все как тут нарисовано


Ростов-на-дону
Профиль Личное сообщение Дом. страница icq Skype
8
Отправлено 02.12.2011 - 21:323
Администраторы
3417 сообщений
Мужчина
Что у тебя идет на ножки INPUT 1, 2, 3, 4 ? Что ты на них подключаешь ?


Только дурак нуждается в порядке-гений господствует над хаосом...
Онлайн ЧАТ по робототехнике ! Заходи и общайся без регистрации =)
Профиль Личное сообщение Дом. страница icq Skype
34
Отправлено 02.12.2011 - 21:364
Участник
560 сообщений
Мужчина
S-T-A-L-K-E-R(А), я понятия не имею,где оди,где два и три и четыре
,сделал все в точности как на картинке,прозвонил мультиметром,
косяков нету,я фототранзисторы не подключал
(так как их еще нету),просто подключил выводы к моторам и дал питание
питание аккум от телефона,что я не так сделал?


Ростов-на-дону
Профиль Личное сообщение Дом. страница icq Skype
8
Отправлено 02.12.2011 - 21:375
Начальная группа
1798 сообщений
Мужчина
Если есть вольтметр, измерь напряжение на input1,2,3,4 и минусом и напиши здесь.


Профиль Личное сообщение Дом. страница icq Skype
38
Отправлено 02.12.2011 - 21:386
Администраторы
3417 сообщений
Мужчина
игорь, еще одно предупреждение ! ПОСТЫ АДМИНИСТРАТОРА в своем косяке чистить не красиво !

Добавлено (02.12.2011, 21:38)
---------------------------------------------
nightmare, он даже не знает где какая нога !

Добавлено (02.12.2011, 21:38)
---------------------------------------------
игорь, пока не узнаешь где какая нога не поможем !



Только дурак нуждается в порядке-гений господствует над хаосом...
Онлайн ЧАТ по робототехнике ! Заходи и общайся без регистрации =)
Профиль Личное сообщение Дом. страница icq Skype
34
Отправлено 02.12.2011 - 21:537
Участник
560 сообщений
Мужчина
минус и1-я нога-3.7в
минус и 2-я нога-0.4в
минус и 3-я нога-0.9в
минус 4-я нога-0.0в
так и должно быть?


Ростов-на-дону
Профиль Личное сообщение Дом. страница icq Skype
8
Отправлено 02.12.2011 - 22:018
Начальная группа
1798 сообщений
Мужчина
Ты померил напряжение только на input 1, а тебе сказали на input1,2,3,4 померить, чуешь разницу?


Профиль Личное сообщение Дом. страница icq Skype
38
Отправлено 02.12.2011 - 22:169
Модераторы
211 сообщений
Мужчина

На всякий случай привожу цоколёвку для микросхемы L293D. Правило определения выводов их порядкового номера, для многих микросхем одинаков. Находишь ключ-метку (показан на фото), под ключом (внизу) вывод 1, далее 2, идёт отсчёт против часовой стрелки.


Профиль Личное сообщение Дом. страница icq Skype
50
Отправлено 02.12.2011 - 22:4110
Участник
560 сообщений
Мужчина
Droid, а 3 ампера не много будет этой микросхеме?

Добавлено (02.12.2011, 22:41)
---------------------------------------------
S-T-A-L-K-E-R(А), инпут 1 должен идти на ногу фототранзистора
инпут 2 свободен
инпут 3 свободен
инпут 4 должен идти на ногу фототранзистора



Ростов-на-дону
Профиль Личное сообщение Дом. страница icq Skype
8
Администраторы
3417 сообщений
Мужчина
Quote (игорь)
ногу фототранзистора

- длинная нога ФТ на что идет ?


Только дурак нуждается в порядке-гений господствует над хаосом...
Онлайн ЧАТ по робототехнике ! Заходи и общайся без регистрации =)
Профиль Личное сообщение Дом. страница icq Skype
34
Отправлено 02.12.2011 - 22:4812
Участник
560 сообщений
Мужчина
S-T-A-L-K-E-R(А), он пока не подключен(так как еще не пришел заказ)
а реакция без фототранзистора такая и должна быть?


Ростов-на-дону
Профиль Личное сообщение Дом. страница icq Skype
8
Администраторы
3417 сообщений
Мужчина
Так если не подключен...Блин. Я спросил куда у тебя подключено в данный момент ?


Только дурак нуждается в порядке-гений господствует над хаосом...
Онлайн ЧАТ по робототехнике ! Заходи и общайся без регистрации =)
Профиль Личное сообщение Дом. страница icq Skype
34
Отправлено 03.12.2011 - 00:5714
БЛОГГЕР
340 сообщений
Мужчина
По "ПОМОГИТЕ просто крутятся моторы" уже догадался чья тема biggrin
Игорь, Матрицу смотрел? Вот представь что я Морфиус и протягиваю тебе две таблетки, красную и синию. Первая таблетка, это отложить свою макетку минимум на сутки, отвлечся чем нибудь, придти отдохнувшим и полным сил, разобрать и собрать по новой с двойной внимательностью. Вторая таблетка, это тоже отложить девайс хотя бы на сутки, а по истечению их сесть за теорию и попытаться понять как это всё работает. Что от тебя требуется? Да минимум! Что происходит с фототранзистором в зависимости от освещёности и какая нога за что отвечает у L293D.

P.S.: L293D - избитая тема, отличная микросхема которая работает у всех! Не бойся! Ты не станешь исключением из правил biggrin
А! Чуть не забыл! Не стоит включать недоделаное устройство, в твоём случае ты не подсоединим фототранзисторы, это не смертельно, но не вся электроника прощает ошибки. Собрал, проверил, перепроверил, включил.


Профиль Личное сообщение Дом. страница icq Skype
16
Отправлено 03.12.2011 - 11:5515
Участник
560 сообщений
Мужчина
S-T-A-L-K-E-R(А), они свободны
ножки которые должны идти на фототранзистор,свободны!!!
на фототранзистор идет плюс и 2(вторая ножка)

Добавлено (03.12.2011, 10:15)
---------------------------------------------
Pe40rA, а зачем откладывать,когда надо пытаться делать.
я попробую с датчиком
1) с фотодиодом
2) с фоторезистором
3) с фоторезистором(высокой чувствительности)

Добавлено (03.12.2011, 11:55)
---------------------------------------------
подключил датчик и все заработало,всем спасибо!!!



Ростов-на-дону
Профиль Личное сообщение Дом. страница icq Skype
8
