Отправлено 03.12.2011 - 13:1416
Администраторы
3417 сообщений
Мужчина
Quote (игорь)
они свободны
ножки которые должны идти на фототранзистор,свободны!!!
на фототранзистор идет плюс и 2(вторая ножка)


Они свободны, ножки мс для ФТ свободны. Так какого черта они свободны, если ты тут же написал: "на фототранзистор идет плюс и 2(вторая ножка)"
Я че один не догоняю ? wacko

Quote
Сделай так:
1. подключи ножки- 1, 16, 8, 9 на +5В
2. ножки-,15,7,10 оставь пустыми.
3. ножки-2 подпаяй провод и ставь его второй конец в воздухе
4. ножки-3,6 припаяй "мотор 1"
5. ножки 4,5,13,12 подключи на -5В

Подключи питание и скажи что происходит: мотор крутится или нет ?


Только дурак нуждается в порядке-гений господствует над хаосом...
Онлайн ЧАТ по робототехнике ! Заходи и общайся без регистрации =)
Профиль Личное сообщение Дом. страница icq Skype
Цитата
34
Отправлено 03.12.2011 - 13:2617
Начальная группа
1798 сообщений
Мужчина
Quote
а 3 ампера не много будет этой микросхеме?

Одно дело если она у тебя 3А потребляет, то это много и сразу же дым пойдет.
Другое дело если ты еще не в 8-ом классе и закон Ома не проходил, то получается, что БП хоть на 100 А можно использовать и L293 не сгорит, лишь бы напряжение не превышало максимально допустимого.
Профиль Личное сообщение Дом. страница icq Skype
Цитата
38
Отправлено 03.12.2011 - 14:0518
Участник
560 сообщений
Мужчина
S-T-A-L-K-E-R(А), сделал все так как ты и сказал,начинает какой-то звук появляться,наверное из МС
,она начинает потихоньку греться
мотор начинает медленно крутится
затем мотор набирает скорость
и МС начинает сильнее греться
так и должно быть?


Ростов-на-дону
Профиль Личное сообщение Дом. страница icq Skype
Цитата
8
Отправлено 03.12.2011 - 14:0819
Администраторы
3417 сообщений
Мужчина
Quote (игорь)
сделал все так как ты и сказал,начинает какой-то звук появляться,наверное из МС

- в мс нечему издавать звуки )

Мотор крутиться не должен.
Сам мотор нормально крутится если подключить 5в ?

Микросхема греется из-за нагрузки, которую быть может создает мотор.


Только дурак нуждается в порядке-гений господствует над хаосом...
Онлайн ЧАТ по робототехнике ! Заходи и общайся без регистрации =)
Профиль Личное сообщение Дом. страница icq Skype
Цитата
34
Отправлено 03.12.2011 - 14:1320
Участник
560 сообщений
Мужчина
мотор да
так что я не так сделал???


Ростов-на-дону
Профиль Личное сообщение Дом. страница icq Skype
Цитата
8
Отправлено 03.12.2011 - 14:1621
Администраторы
3417 сообщений
Мужчина
Судя по твоим словам-все правильно сделал ! Значит мс горелая. Сделай теперь мотор на противоположной стороне, мб она жива.


Только дурак нуждается в порядке-гений господствует над хаосом...
Онлайн ЧАТ по робототехнике ! Заходи и общайся без регистрации =)
Профиль Личное сообщение Дом. страница icq Skype
Цитата
34
Отправлено 03.12.2011 - 15:0422
Участник
560 сообщений
Мужчина
S-T-A-L-K-E-R(А), http://www.servodroid.ru/index/glava_5_prodvinutyj_vvod_vyvod/0-92
какие тут нужны транзисторы чтобы подключить к ардуино???
листай в самый низ!


Ростов-на-дону
Профиль Личное сообщение Дом. страница icq Skype
Цитата
8
Отправлено 03.12.2011 - 15:5423
Начальная группа
1798 сообщений
Мужчина
IRL520
PS: Схемы там ужасны)
Профиль Личное сообщение Дом. страница icq Skype
Цитата
38
Отправлено 03.12.2011 - 16:2224
Участник
560 сообщений
Мужчина
nightmare, а на кт815г вообще никак не получится???
ну просто очень хочется на кт815г!


Ростов-на-дону
Профиль Личное сообщение Дом. страница icq Skype
Цитата
8
Отправлено 03.12.2011 - 16:2825
Начальная группа
1798 сообщений
Мужчина
Там транзистор полевой. Если хочешь КТ815, то в базу резистор на 1 кОм воткни. Эммитер на минус. Диод анодом к коллектору, катодом на плюс. Мотор к коллектору и на плюс.
И обрати внимание где какие ноги у КТ815.
Профиль Личное сообщение Дом. страница icq Skype
Цитата
38
Отправлено 03.12.2011 - 16:3926
Участник
560 сообщений
Мужчина
если со стороны надписи,то эмитнр с лева
коллектор по центру
база с права, хорошо,спасибо!
А можеш нарисовать именно нарисовать как картинку эту схему http://www.servodroid.ru/forum/34-291-1
просто все детали есть,а как собрать непойму
будь добр нарисуй рожалуйста!


Ростов-на-дону
Профиль Личное сообщение Дом. страница icq Skype
Цитата
8
Отправлено 03.12.2011 - 16:4127
Начальная группа
1798 сообщений
Мужчина
Нет, не нарисую, изучай обозначения.
Профиль Личное сообщение Дом. страница icq Skype
Цитата
38
Отправлено 03.12.2011 - 16:4628
Участник
560 сообщений
Мужчина
nightmare, ну чтобы понять как собрать нужна помощь
ты подскажи(подталкни)
а дальше я сам!

Добавлено (03.12.2011, 16:46)
---------------------------------------------
nightmare, вот эти вот стрелочки я не пойму вообще что это



Ростов-на-дону
Профиль Личное сообщение Дом. страница icq Skype
Цитата
8
Отправлено 03.12.2011 - 17:1729
Участник
560 сообщений
Мужчина

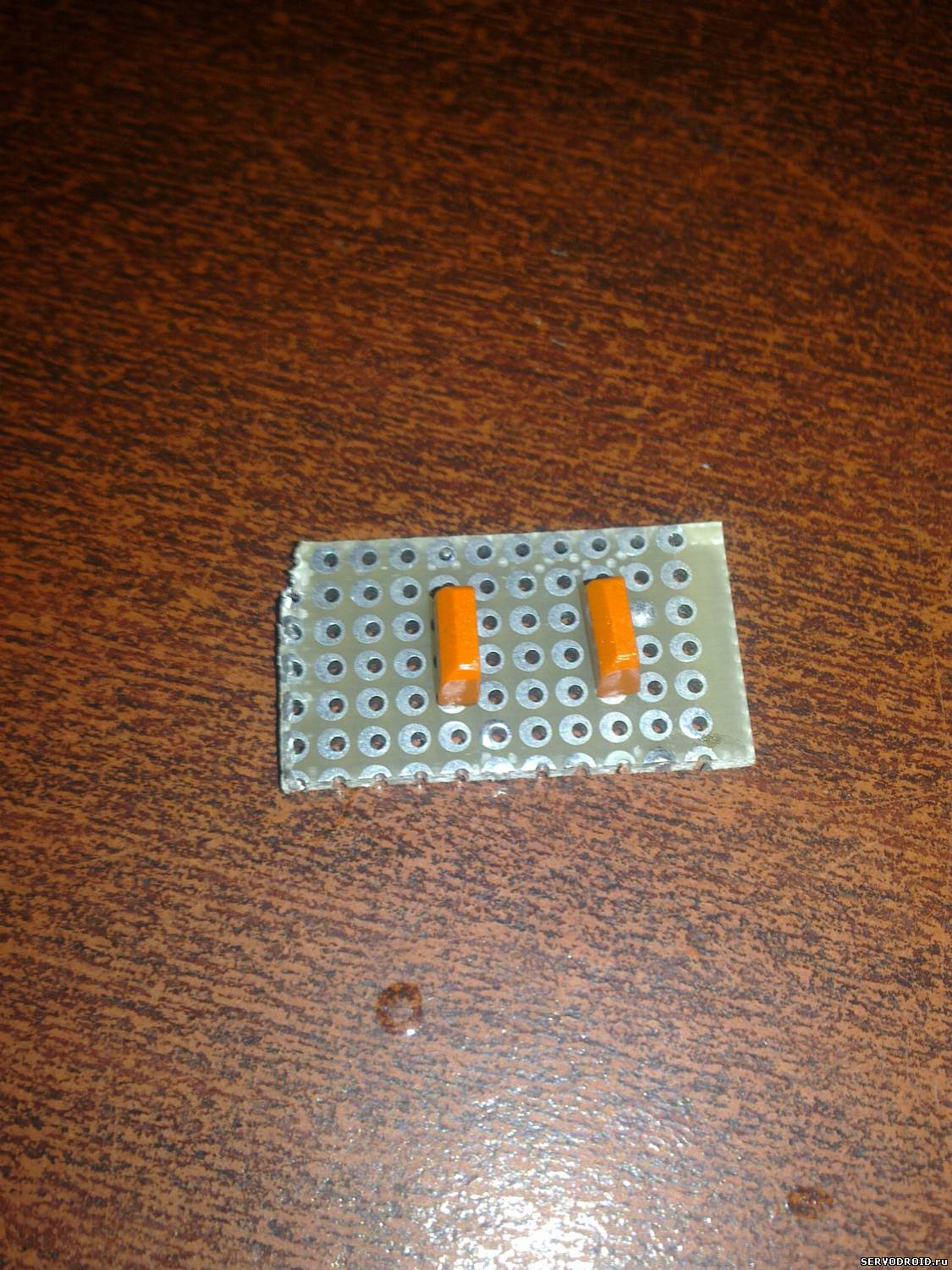

вот припаял транзисторы


Ростов-на-дону
Профиль Личное сообщение Дом. страница icq Skype
Цитата
8
Отправлено 03.12.2011 - 17:2530
Начальная группа
1798 сообщений
Мужчина
Давай тему переименуем в "вопросы от начинающих"?
Quote
nightmare, ну чтобы понять как собрать нужна помощь
ты подскажи(подталкни)
а дальше я сам!
Добавлено (03.12.2011, 16:46)
---------------------------------------------
nightmare, вот эти вот стрелочки я не пойму вообще что это

В книге Хрестоматия радиолюбителя рассказано про обозначения.
Можно набрать в гугле "как научиться читать схемы", я например, нашел вот такую книжку:
http://lenininc.narod.ru/
Вроде бесплатная, не качал.
Профиль Личное сообщение Дом. страница icq Skype
Цитата
38
