робот "Без L293D"
Отправлено 17.04.2010 - 17:06211
Участник
99 сообщений
Мужчина
Здраствуйте,помогите пожалуйста.Купил обсолютно все детали,в точности как говорится в схеме.Все подсоеденил но работает не првильно.Почему то мотор работает постоянно,даже когда на него не падает свет...Может я ошибся с полюсами на транзисторе...помогите плиз.Заранее спасибо.
Профиль Личное сообщение Дом. страница icq Skype
Цитата
0
Отправлено 17.04.2010 - 17:15212
Начальная группа
1798 сообщений
Мужчина
Посмотри в инете где у твоего транзистора эммитер, база и коллектор, а также попробуй поменять полярность включения фотодиодов.
Профиль Личное сообщение Дом. страница icq Skype
Цитата
38
Отправлено 17.04.2010 - 17:40213
Вы не заполнили профиль !
121 сообщений
Мужчина
у меня обсолют тоже самое крутится и крутится
Профиль Личное сообщение Дом. страница icq Skype
Цитата
1
Отправлено 17.04.2010 - 17:44214
Начальная группа
1798 сообщений
Мужчина
Транзисторы правильно подключил? Если да, то подключи между базой и эммитером обоих транзисторов по резистору на 20 ... 47 к.
Профиль Личное сообщение Дом. страница icq Skype
Цитата
38
Отправлено 17.04.2010 - 17:46215
Начальная группа
1798 сообщений
Мужчина
Без фотодиодов крутится? Если да, то либо транзисторы неправильно подключил, либо транзисторы дохлые/бракованные.
Профиль Личное сообщение Дом. страница icq Skype
Цитата
38
Отправлено 17.04.2010 - 17:47216
Вы не заполнили профиль !
121 сообщений
Мужчина
соеденить базу с эмитером транзистором у меня только на 100к ина 5,1 ну шас пороюсь может чё еще найду
Профиль Личное сообщение Дом. страница icq Skype
Цитата
1
Отправлено 17.04.2010 - 17:49217
Вы не заполнили профиль !
121 сообщений
Мужчина
крутится , если смотреть со стороны надписи справа б слева э посередине к да
Профиль Личное сообщение Дом. страница icq Skype
Цитата
1
Отправлено 17.04.2010 - 17:53218
Участник
99 сообщений
Мужчина

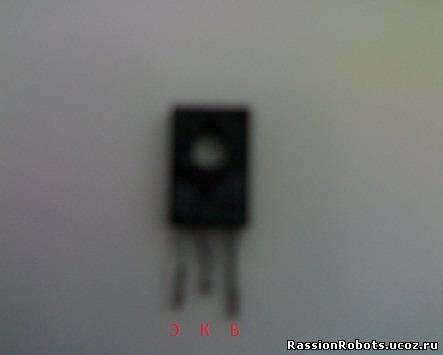

Извините,я новичек в этом деле,а может при паянии сгореть какой - нибудь элемент? И еще,вот фото насколько я понял вот расположение эмитора коллектора и базы на моем тразисторе.


Профиль Личное сообщение Дом. страница icq Skype
Цитата
0
Отправлено 17.04.2010 - 17:56219
Вы не заполнили профиль !
121 сообщений
Мужчина
насколько я понял у меня также
Профиль Личное сообщение Дом. страница icq Skype
Цитата
1
Отправлено 17.04.2010 - 17:58220
Начальная группа
1798 сообщений
Мужчина
А ты говорил, что никогда транзисторы не сжигал smile
Есть ещё вариант, что в маркировке ошибка, попробуй ещё поменять базу с эммитером местами и посмотри будет ли крутиться двигатель с отключенным фотодиодом. Базу с эммитером соединить не транзистором, а РЕЗИСТОРОМ. Фотодиод отключать от транзистора а не от плюса!
Профиль Личное сообщение Дом. страница icq Skype
Цитата
38
Отправлено 17.04.2010 - 18:05221
Участник
99 сообщений
Мужчина
И еще у меня диод черный в виде целиндра,а не квадратный оранжевый,это не страшно?и фотодиод у меня квадратный черный...в магазине такие дали...
Профиль Личное сообщение Дом. страница icq Skype
Цитата
0
Отправлено 17.04.2010 - 18:07222
Начальная группа
1798 сообщений
Мужчина
Я не знаю о какой схеме ты говоришь, я ща с телефона отвечаю, поэтому архивы открывать не могу, если не затруднит, выложи картинкой схему.
Профиль Личное сообщение Дом. страница icq Skype
Цитата
38
Отправлено 17.04.2010 - 18:08223
Начальная группа
1798 сообщений
Мужчина
У всех деталей есть название, "квадратное чёрное" ни о чём не говорит sad
Профиль Личное сообщение Дом. страница icq Skype
Цитата
38
Отправлено 17.04.2010 - 18:13224
Участник
99 сообщений
Мужчина
Вот такие


Профиль Личное сообщение Дом. страница icq Skype
Цитата
0
Отправлено 17.04.2010 - 18:21225
Начальная группа
1798 сообщений
Мужчина
А схему выложишь?
Диод пойдёт.
Отключи фотодиоды от баз транзисторов и если движки крутятся, то проверь правильно ли подключены транзисторы и исправны ли они вообще. Какие транзисторы стоят?
Профиль Личное сообщение Дом. страница icq Skype
Цитата
38
