робот "Без L293D"
Участник
79 сообщений
Мужчина
SamKola51,
Я собирал вначале все на проводках, попробуй так же, если что то не так легко переделать. За место двигателей припаял лампочки от старой елочной гирлянды. Диоды можно вообще не ставить, схема будет работать и без них. Фотодиоды проверял так, светил на них фонариком и мерил сопротивление. Фонарик лучше на обычной лампочке, а не светодиодный. Схема на проводках собирается за пять минут. Если что-то неверно сказал, поправьте, могу ошибаться из за недостатка опыта.


Профиль Личное сообщение Дом. страница icq Skype
14
Отправлено 12.03.2012 - 12:07422
Участник
560 сообщений
Мужчина
Евгений74, Все правильно сказал.


Ростов-на-дону
Профиль Личное сообщение Дом. страница icq Skype
8
Отправлено 14.12.2012 - 18:31423
Участник
13 сообщений
Мужчина
хочу сделать такого же робота , помогите пожалуйста , я в етом неделю


Профиль Личное сообщение Дом. страница icq Skype
0
Администраторы
3417 сообщений
Мужчина
Quote (гений)

хочу сделать такого же робота , помогите пожалуйста , я в етом неделю


- а ты начни а мы помогём cool


Только дурак нуждается в порядке-гений господствует над хаосом...
Онлайн ЧАТ по робототехнике ! Заходи и общайся без регистрации =)
Профиль Личное сообщение Дом. страница icq Skype
34
Отправлено 16.12.2012 - 19:09425
Участник
13 сообщений
Мужчина
где можно найти редуктор и как он выглядит , помогите пожалуйста

Добавлено (14.12.2012, 22:49)
---------------------------------------------
завтра поеду в магазин хочу купить все детали ,

Добавлено (16.12.2012, 19:09)
---------------------------------------------
S-T-A-L-K-E-R, где найти диод если не било в магазине



Профиль Личное сообщение Дом. страница icq Skype
0
Отправлено 16.12.2012 - 20:29426
Модераторы
35 сообщений
Мужчина

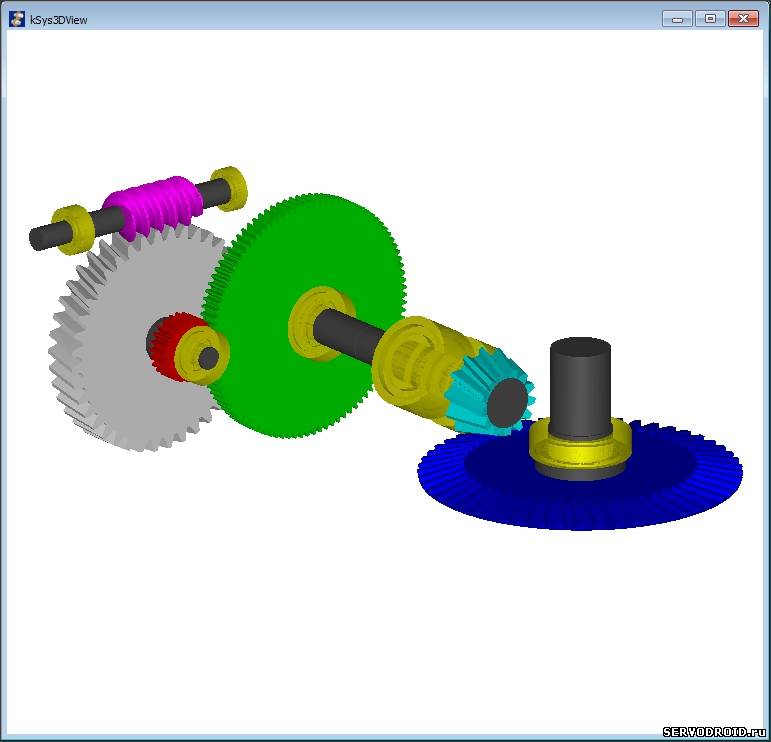

гений, Редуктор представляет собой механизм, который передает и преобразует вращающийся момент с одной и более механическими передачами. Им может служить набор шестерен, изменяя размеры которых можно добиться большей скорости, но меньшей мощности и наоборот. Редуктор найти можно в любой (абсолютно) китайской игрушки, потому что в них стоят не очень мощные моторы и пэтому там нужны редуктора. Вот например может выглядеть так

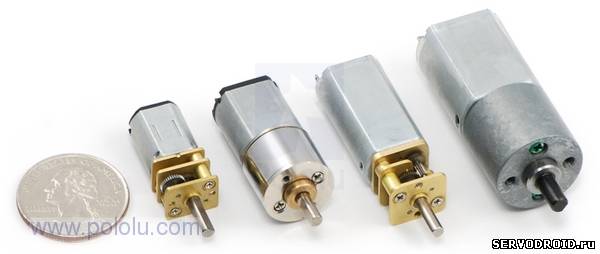

Сейчас есть более удобные для робототехников варианты: мотор-редукторы, то есть два в одном и не нужно изобретать велосипед. Покупаешь мотор-редуктор с нужным тебе передаточным числом и наслаждаешься своим хобби.

Вот какие они бывают



Диоды достать очень просто. Они вокруг тебя inverted Магнитофоны, телевизоры, настольные лампы, различные платы от не рабочих устройств и т.д. - потенциальные объекты, где есть диоды. Остается тебе найти их, выпаять, проверить, загуглить ДАТАШИТ на данный диод и исходя из характеристик юзать.

P.S про редукторы есть тема в механике, мог написать там.


Профиль Личное сообщение Дом. страница icq Skype
4
Отправлено 16.12.2012 - 21:16427
Участник
13 сообщений
Мужчина
{{TNT}},спасибо

Добавлено (16.12.2012, 21:16)
---------------------------------------------
робот едущий на свет я собрал, нооно не едет , я свечу , а мотори не крутатся, што может бить



Профиль Личное сообщение Дом. страница icq Skype
0
Отправлено 16.12.2012 - 21:22428
Участник
13 сообщений
Мужчина

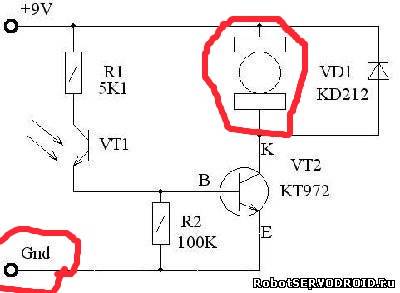

S-T-A-L-K-E-R(А), можеш обьяснить куда подсоиденять ети виделение


Профиль Личное сообщение Дом. страница icq Skype
0
Отправлено 17.12.2012 - 17:55429
Участник
19 сообщений
Мужчина
гений, gnd это минус питания а второй отмеченный это мотор


Профиль Личное сообщение Дом. страница icq Skype
0
Отправлено 17.12.2012 - 18:47430
Участник
13 сообщений
Мужчина
а резистор r1
обезьятельно на 5к1 или можна на 100кОм


Профиль Личное сообщение Дом. страница icq Skype
0
Отправлено 17.12.2012 - 19:48431
Участник
19 сообщений
Мужчина
гений, какие 100к нужно от 1к-10к хотя и 10много


Профиль Личное сообщение Дом. страница icq Skype
0
Администраторы
3417 сообщений
Мужчина
Quote (гений)
а резистор r1
обезьятельно на 5к1 или можна на 100кОм

- обязательно-принудительно, но можно поставить и чуть больше\меньше


Только дурак нуждается в порядке-гений господствует над хаосом...
Онлайн ЧАТ по робототехнике ! Заходи и общайся без регистрации =)
Профиль Личное сообщение Дом. страница icq Skype
34
Отправлено 20.12.2012 - 23:48433
Участник
13 сообщений
Мужчина

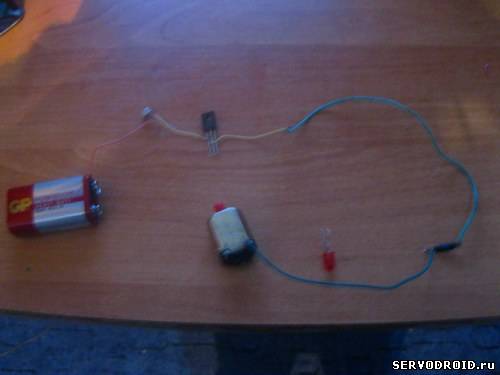

што здесь не так , почему не крутитса електромоторчик


Профиль Личное сообщение Дом. страница icq Skype
0
Администраторы
3417 сообщений
Мужчина
Quote (гений)
што здесь не так , почему не крутитса електромоторчик

- проводка нет который от моторчика на батарейку идти должен biggrin


Только дурак нуждается в порядке-гений господствует над хаосом...
Онлайн ЧАТ по робототехнике ! Заходи и общайся без регистрации =)
Профиль Личное сообщение Дом. страница icq Skype
34
Администраторы
3417 сообщений
Мужчина
Почему моторчик тут должен крутится если схема не правильная ? Где датчик света ? Почему на базу ничего не идет ?


Только дурак нуждается в порядке-гений господствует над хаосом...
Онлайн ЧАТ по робототехнике ! Заходи и общайся без регистрации =)
Профиль Личное сообщение Дом. страница icq Skype
34
