Модуль ИК-датчика на основе TSOP2136


Инфракрасные приемники серий TSOP (17xx, 21xx) давно и достаточно успешно используются в любительской робототехнике. Применяются они как по своему прямому назначению (для приема команд по ИК-каналу) так и в качестве недорогих бесконтактных датчиков препятствия. Их преимущество по сравнению с обычными инфракрасными фототранзисторами и фотодиодами – лучшая помехозащищенность, так как TSOPы реагируют только на сигнал с определенной частотой и скважностью. Частота принимаемого сигнала обозначена в маркировке ИК-приемников – последние две цифры.


Несомненными преимуществами так же являются простота подключения и доступность в приобретении.


Представленный модуль ИК-датчика прост в повторении и по сути сочетает в себе два узла – TSOP2136 с обвязкой и электронный ключ для управления инфракрасными светодиодами с возможностью настройки яркости излучения.

Модуль можно использовать:

  • В качестве приемника команд по ИК-каналу с помощью протокола RC5.
  • В качестве передатчика команд по ИК-каналу.
  • В качестве приемо-передатчика для обмена информацией по ИК-каналу (как для связи с ПК так и с другими устройствами)
  • В качестве бюджетного бесконтактного сенсора препятствий.

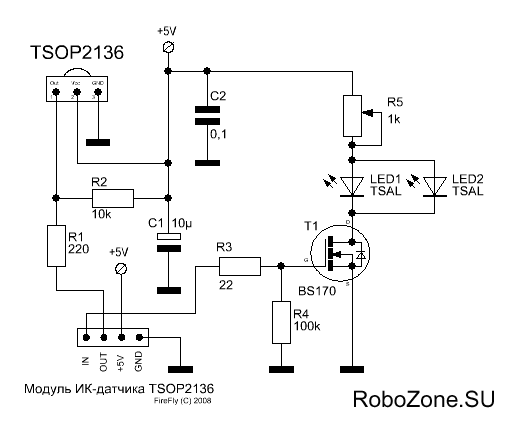

Обвязка TSOPа стандартная с добавлением согласующего резистора на выход сигнала. Инфракрасные светодиоды подключены через полевой транзистор BS170. Регулировка яркости свечения инфракрасных светодиодов регулируется с помощью построечного резистора.



Рассмотрим работу модуля в качестве датчика препятствий. Как было сказано выше – ик-приемники серии TSOP реагируют только на определенный сигнал, в нашем случае это сигнал с частотой 36kHz и скважностью 50%. Генерация сигнала осуществляется программно микроконтроллером. Излучаемый сигнал, отражаясь от поверхности препятствия, улавливается приемником и обрабатывается МК. По умолчанию – в отсутствие принимаемого сигнала на выходе TSOPа присутствует высокий логический уровень, в противном случае – низкий уровень.

Таким образом в МК обработка сигнала:

Нет препятствия – 1 на входе порта МК.

Препятствие – 0 на входе порта МК.



Дальность уверенного обнаружения препятствий в ходе экспериментов была достигнута до 30 см и зависит от точной генерации излучаемого сигнала, мощности излучения светодиодов и особенностей поверхности обнаруженного препятствия (цвет, фактура, материал). Светлый объект с высокими отражающими свойствами может быть обнаружен и с более дальнего расстояния.





Печатная плата:


Схема в формате sPlan 6.0 и разводка платы в формате Sprint Layout 4.0 под ЛУТ вы можете скачать ниже.
tsop-sensor.rar [14,19 Kb] (cкачиваний: 327)
оригинал статьи тут http://robozone.su
